Revit : Attachement d’une lucarne de toit et création d’une ouverture de toit

1. Attachement du toit d’une lucarne au toit principal :

Ouvrir une vue 3d Revit lucarne de toit (Vue 3D par défaut).

 Revit lucarne de toit

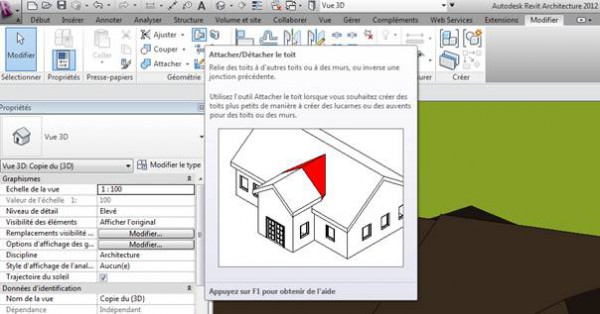

Cliquez sur·l’onglet Modifier > le groupe de fonctions Géométrie > Revit lucarne de toit (Attacher/Détacher le toit).

 Revit lucarne de toit

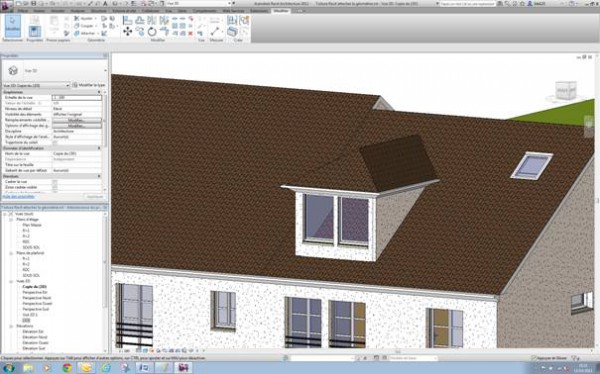

Sélectionnez le bord du toit de la lucarne, puis sélectionnez le toit principal auquel vous souhaitez l’attacher.

Revit lucarne de toit



2. Création d’une ouverture de toit :

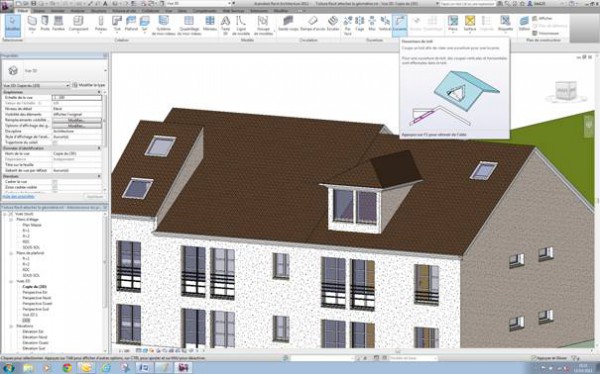

                1.  Onglet Début > groupe de fonctions Ouverture > Revit lucarne de toit  (Lucarne).

 Revit lucarne de toit

                2.  Sélectionnez le toit principal

                3. L’outil Choisir des bords de toit/mur est actif, ce qui vous permet de sélectionner les limites qui composent l’ouverture de toit.

Revit lucarne de toit

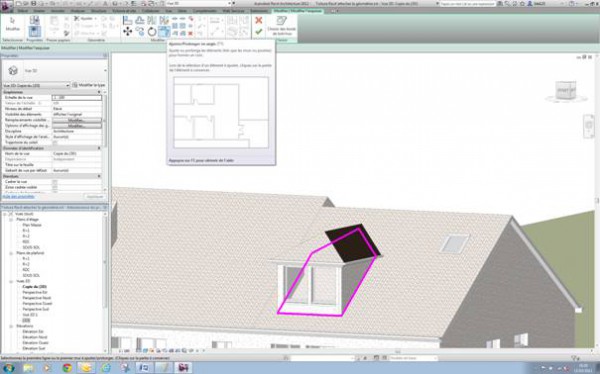

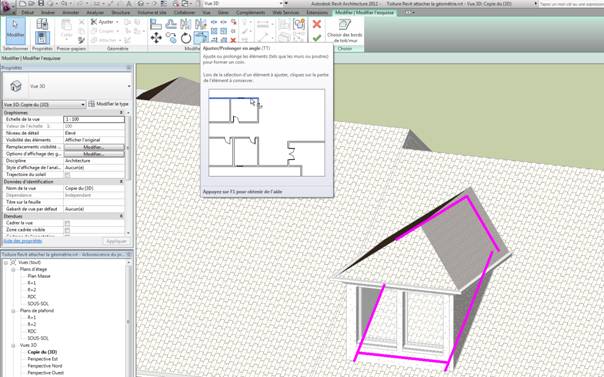

                 4. Cliquez le toit de la lucarne et sur les nus intérieurs des 3 murs. Puis prolongez les lignes pour fermer le contour proprement.

Revit lucarne de toit



 Revit lucarne de toit

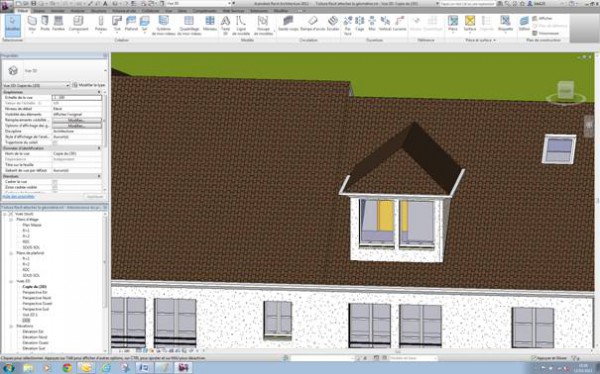

Cliquez sur Revit lucarne de toit (Terminer le mode de modification).

 Revit lucarne de toit

Et voilà !
