Revit – Comment obtenir la valeur d’un angle en fonction de 2 longueurs variables

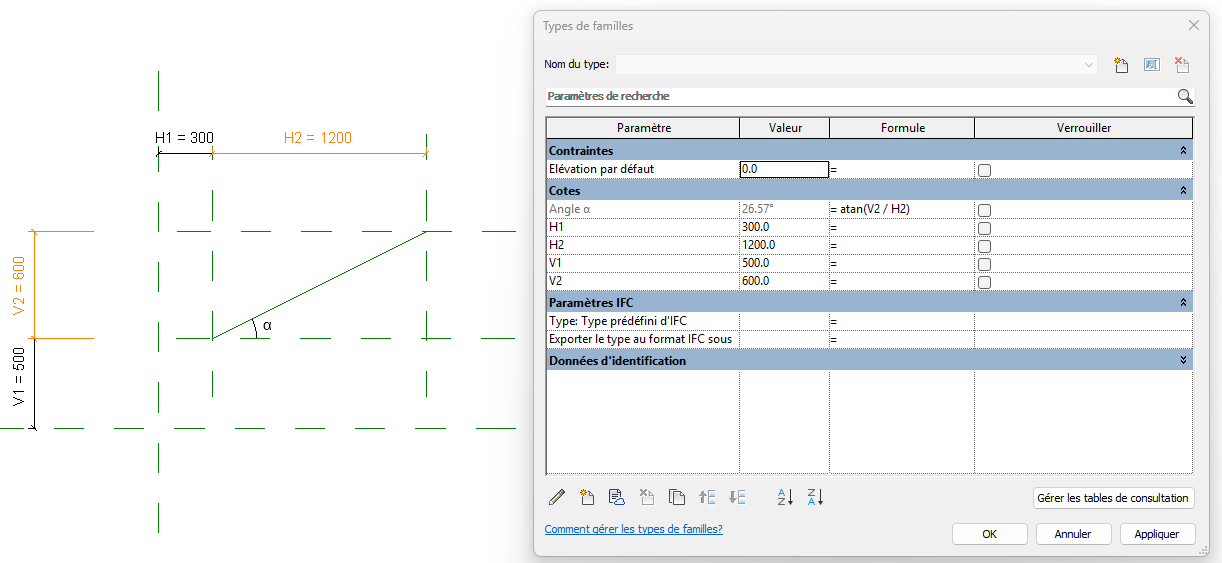

Voici la problématique : comment faire varier l’angle α en fonction de V1, V2, H1 et H2, puis récupérer sa valeur.
Tout d’abord faire varier l’angle :
- Utiliser une ligne de référence
- Verrouiller les extrémités de la ligne aux croisements des plans de référence : utiliser l’outil Aligner
=> sélectionner un plan de référence => positionner la souris sur la ligne de référence pour la mettre en surbrillance => utiliser la touche tabulation pour faire apparaitre uniquement l’extrémité en surbrillance => cliquer => verrouiller.
- Renouveler pour chaque plan de référence et chaque extrémité.
Puis récupérer la valeur de l’angle :
- Il n’est pas possible de placer une cote angulaire car cela casse les verrous sur les extrémités
- En revanche, on peut la calculer en créant une formule utilisant le mot clé atan.
Vous pouvez trouver les différentes syntaxes valides dans Revit et un petit rappel des sinus/cosinus/tangente via ce lien : Syntaxe et abréviations de formules dans Revit
A bientôt sur le blog Aplicit !
