Revit – Comment récupérer la surface d’un matériau appliqué avec l’outil Peinture
Nous allons voir comment appliquer différents matériaux de finition sur une même dalle (sans créer de nouveaux types de dalle) et récupérer leur surface en nomenclature.

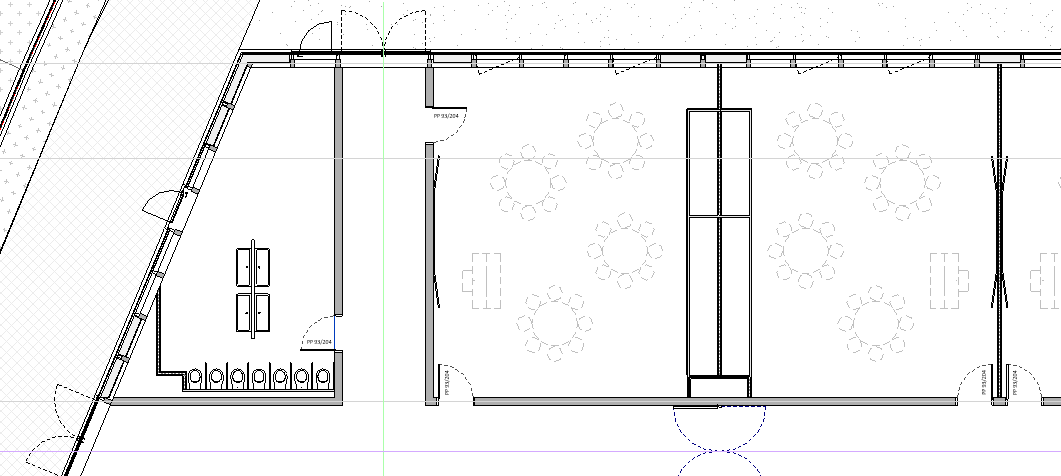

1/ Utiliser l’outils Scinder la face pour délimiter les surfaces des sanitaires.

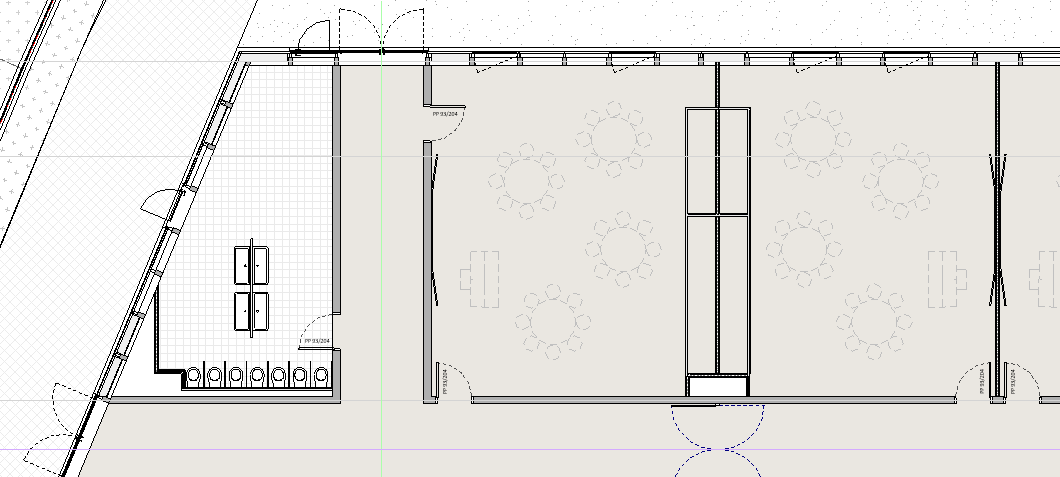

2/ Puis l’outils Peindre pour appliquer un matériau carrelage dans les sanitaires et un sol souple sur le reste de la dalle.
<

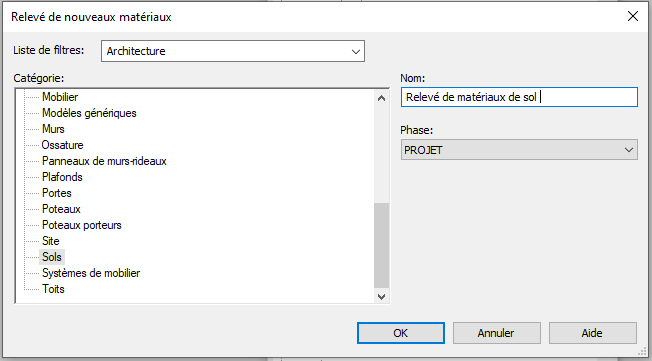

3/ Créer une nomenclature de matériaux
- Choisir la catégorie Sol

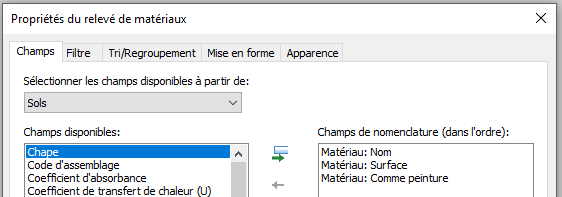

- Sélectionner les champs : Matériau : Nom, Matériau : Surface et Matériau : Comme peinture

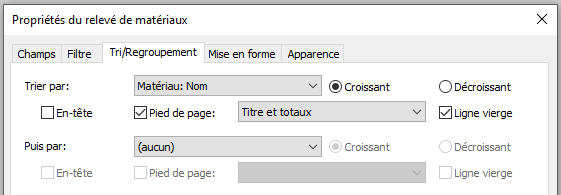

- Dans l’onglet Tri/regroupement : faire un tri par Nom et demander à afficher le Titre et totaux

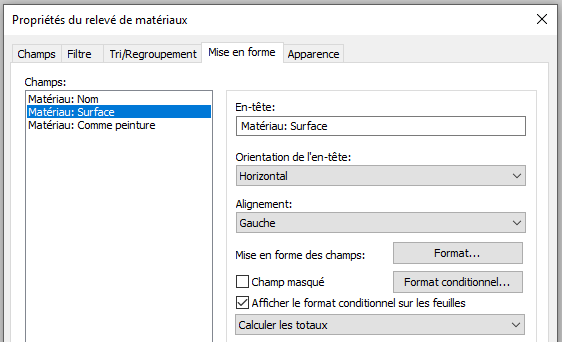

- Dans l’onglet Mise en forme : ne pas oublier de demander à Calculer les totaux pour le champ Surface (sinon les totaux ne s’afficheront pas).

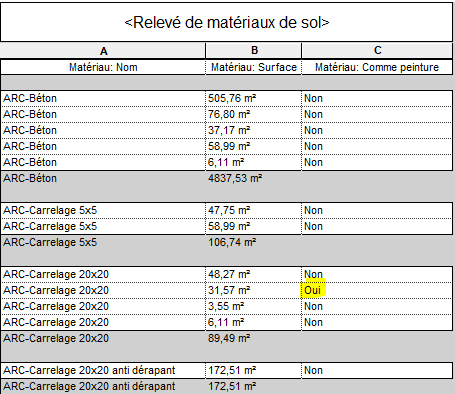

On obtient un relevé de surface avec la distinction des matériaux inclus dans la structure des sols ou appliqués comme peinture.
A bientôt sur le blog Aplicit !
