Revit Convertir un angle en pente (degré vers pourcentage)

Lors de la création de certaines familles il peut être utile de convertir des angles en pentes, une simple formule peut régler le problème…

1. Ouvrez une famille contenant un paramètre d’angle (ici « Angle_a_convertir»)

Revit Convertir un angle en pente

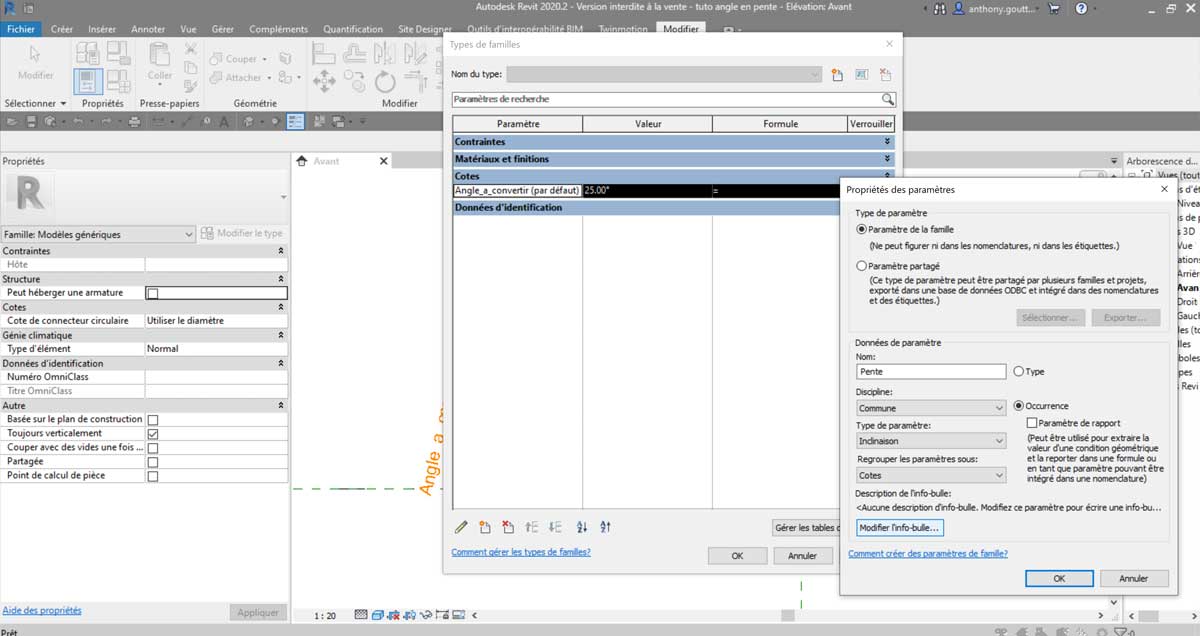

2. Créez un nouveau paramètre nommé « Pente » de type « Inclinaison »

Revit Convertir un angle en pente

3. Dans les unités de famille réglez l’inclinaison en pourcentage

Revit Convertir un angle en pente

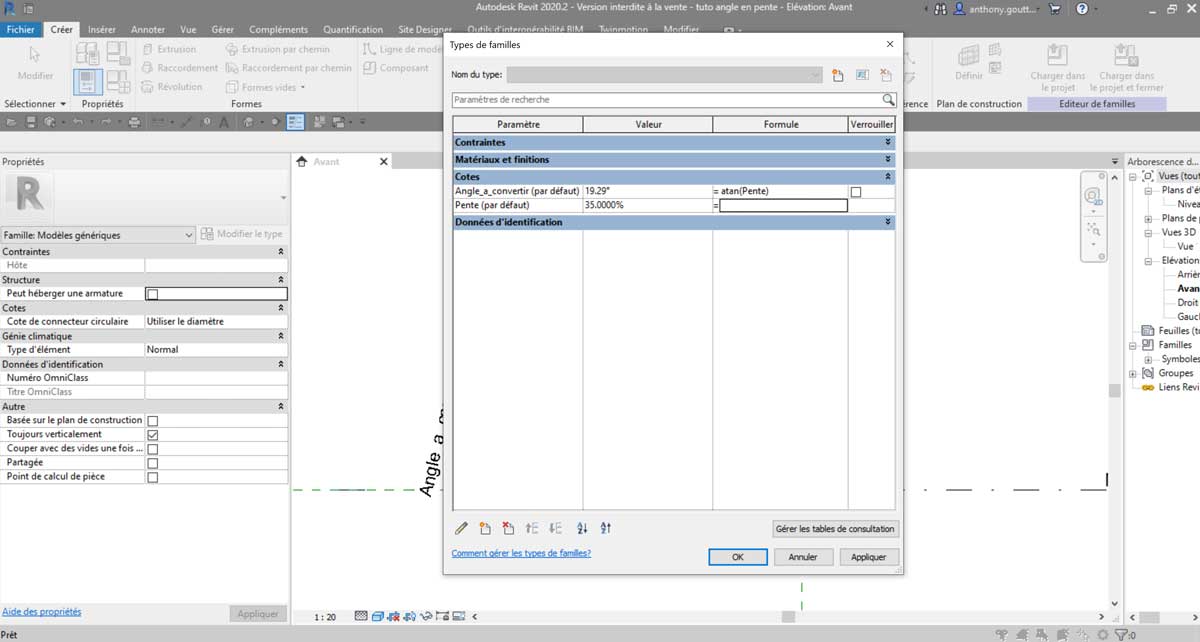

4. Retournez dans vos paramètres et renseignez dans la colonne Formule (en face du paramètre « Angle à convertir ») : atan(Pente)

Revit Convertir un angle en pente
5. Vous avez dorénavant la possibilité d’éditer directement la pente de votre famille sans avoir à vous préoccuper de la valeur de l’angle.
