Revit : Famille découpable ou non découpable

Dans cet article, nous allons aborder la notion de famille découpable ou non découpable.

Quelle est la définition de cette notion ?

Quelle impact sur les vues du projet ?

Comment les identifier ?



Introduction

Autodesk Revit est un logiciel de conception de bâtiment, ainsi qu’un puissant outil de BIM (Building Information Modeling). En ce sens, ce n’est pas seulement un outil permettant de modéliser des bâtiments en trois dimensions mais également une base de données. Cela implique que l’ensemble des informations contenues dans une maquette sont structurées. L’organisation hiérarchique de cette structure est la suivante :

  • Catégorie
    • Famille
      • Type

Ainsi, chaque objet d’une maquette appartient à une catégorie, une famille et un type.



Définition

La différence entre une famille découpable et une famille non découpable est d’ordre graphique sur les vue 2D :

  • Une famille découpable sera représentée coupée au niveau du plan de coupe et dans l’intervalle de la profondeur de la vue.
  • Une famille non découpable ne peut pas être représentée en coupe et sera toujours affichée en projection dans les vues

Parmi la liste des catégories présentes dans le logiciel, certaines sont dites découplables et d’autres non découplables. Cela signifie qu’une famille sera déterminée découpable ou non découpable en fonction de sa catégorie.



Identification

Retenir la liste des familles non découpables peut s’avérer compliqué car il existe un grand nombre de catégories dans Autodesk Revit.

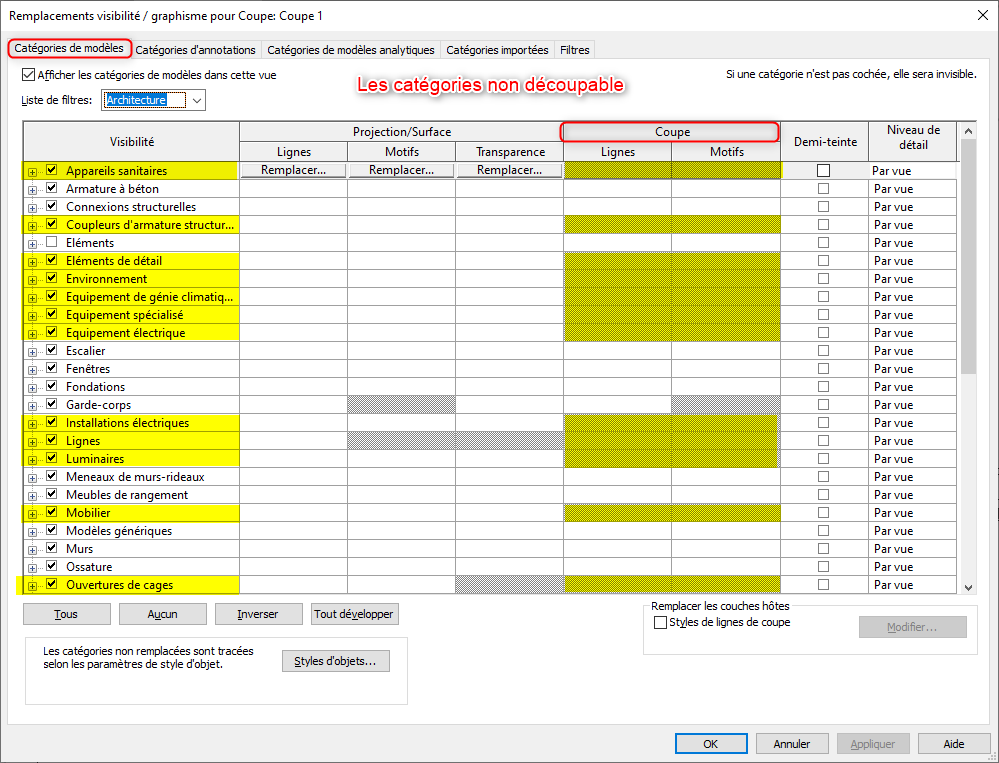

Voici la liste des familles non découpable

Néanmoins, il est possible de savoir rapidement si une catégorie est découpable ou non découpable.

Pour connaitre si une catégorie est découpable ou non découpable :

  • Ouvrez une vue 2D, une coupe par exemple.
  • Ouvrez la boite de dialogue « Remplacements visibilité / graphisme » en tapant « VV »

Si les deux cases correspondant aux modifications graphiques en coupe sont grisées, alors cela signifie que la catégorie est non découpable.



A bientôt sur le blog Aplicit.
