Autodesk fournit des outils qui peuvent vous aider à analyser les performances de votre bâtiment à toutes les étapes du processus de conception. Ces outils peuvent vous aider à comprendre les facteurs qui influent sur la performance du bâtiment afin de prendre des décisions éclairées concernant votre conception.

Le deuxième outil mis à votre disposition est « L’analyse d’éclairage »

Avant tout cet outil est disponible pour les abonnés Autodesk et à installer séparément. À télécharger à partir du site accounts.autodesk.com.

L’analyse de l’éclairage utilise le Autodesk® A360 pour fournir une analyse de l’éclairage en contexte.

Une fois le calcul fait :

  • Les résultats sont appliqués aux vues 3D et aux vues en plan du modèle.
  • Les nomenclatures sont automatiquement créées, ce qui permet de suivre les modifications du modèle par rapport aux objectifs d’éclairage.

Les bases à respecter pour effectuer une analyse sont :

  • Le modèle doit être composé d’éléments de construction (murs, sols, toits, fenêtres, murs-rideaux, etc.)
  • Les Sols sont obligatoires pour produire des plans d’analyse. Ils doivent être présents et visibles dans la vue pour générer un résultat d’analyse.
  • Les Pièce sont requis pour les types d’analyse suivants :
    • LEED v4 EQc7 opt1 (sDA+ASE)
    • Autonomie de la lumière du jour (aperçu sDA)
    • Accès solaire

Il existe d’autre types d’analyses qui ne nécessitent pas forcément de pièces, mais il est préférable de créer les pièces lorsque vous devez travailler avec des résultats et des nomenclatures et afin de ne pas avoir de message d’avertissement.

Ces autres analyses sont :

  • Analyse d’éclairement
  • Facteur de lumière du jour
  • LEED 2009 IEQc8 opt1
  • LEED EQc7 opt2

Si vous travaillez avec des modèles liés, les sols et les pièces doivent obligatoirement faire partie du modèle hôte.
Les autres éléments peuvent appartenir aux fichiers liés. Si les sols et les pièces se trouvent dans un modèle lié, Revit vous indiquera que l’Analyse est impossible.

Process pour une analyse d’éclairage

  • Paramétrage
  • Définir la position du modèle (Voir Article Blog https://www.aplicit.com/outils-danalyses-revit/)
  • Gérer les matériaux des différentes occurrences, afin de définir, la réflexibilité, la transparence ou l’opacité.
  • Calcul
  • On clique sur l’onglet Analyser-> Analyse d’énergie ->  Éclairage.

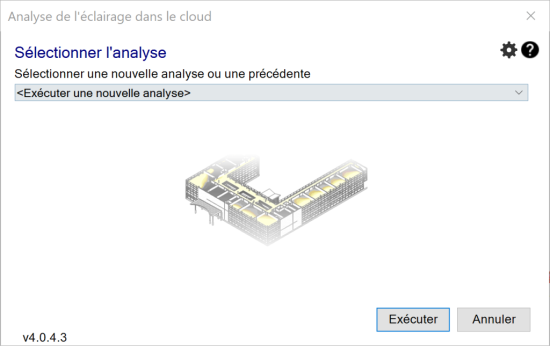

  • Dans la boîte de dialogue Analyse de l’éclairage, utilisez la liste déroulante pour sélectionner <Exécuter une nouvelle analyse>.

  • Exécuter.

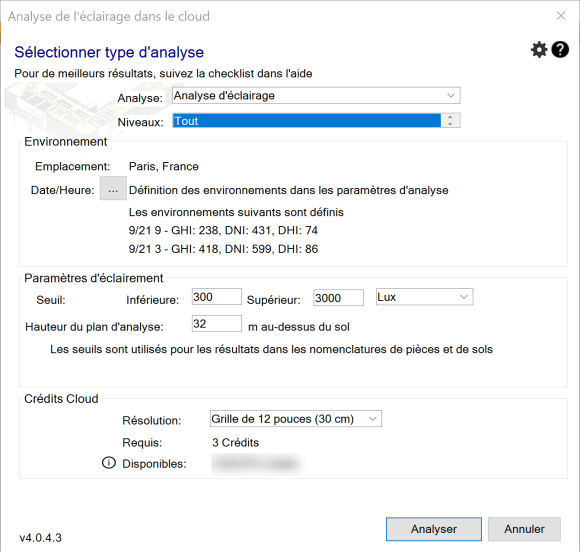

  • On renseigne les différentes données
  • On fait l’analyse

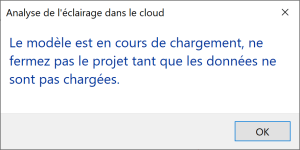

Une fois sélectionné Analyser, la géométrie du modèle est chargée vers le moteur de rendu cloud d’Autodesk.

Il ne faut ABSOLUMENT PAS fermer le modèle ni Revit au cours de ce processus.

Une fois le modèle chargé dans le cloud et le projet enregistré, vous pouvez fermer le projet ou continuer à travailler dans Revit.

Il est possible de vérifier la progression de l’analyse en sélectionnant à nouveau la commande Éclairage, puis en utilisant le menu déroulant pour rechercher des analyses en cours.

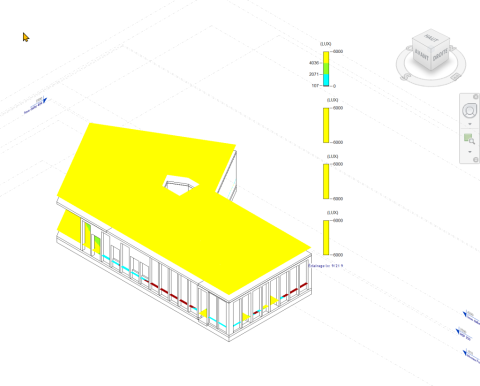

Une vue d’analyse sera créée.

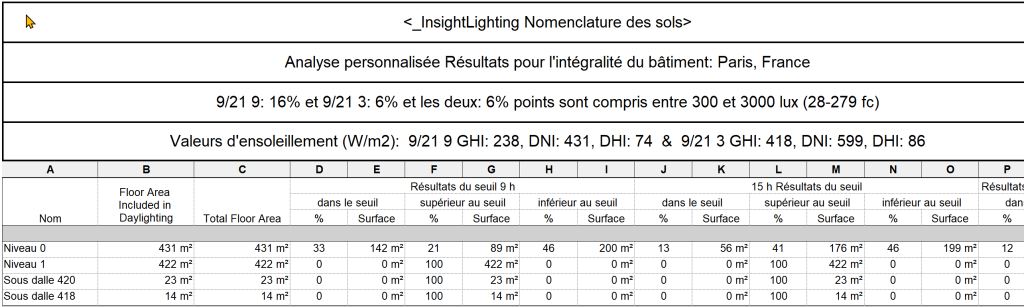

Ainsi que deux nomenclatures.

A bientôt sur le blog Aplicit !
