Introduction

Qu’est qu’un sol de volume ?

C’est une représentation d’un plancher par une surface horizontale. Celle-ci est générée dans l’emprise d’un volume conceptuel symbolisant une futur construction.

A quoi sert-il ?

C’est un outil d’analyse pour les premières phases de conception d’un bâtiment. Il permet d’obtenir rapidement des quantitatifs de surface en fonction de la forme du bâtiment et du nombre d’étage souhaité.

Dans cet article, nous allons voir comment générer un volume conceptuel et appliquer des sols de volume à celui-ci.



Création d’un volume conceptuel

  • Lancez la fonction « Créer in Situ »

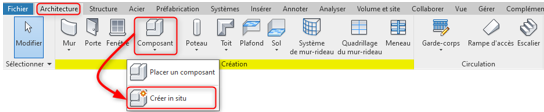

    • Onglet « Architecture », Fenêtre «Création », Fonction « Créer in situ » :

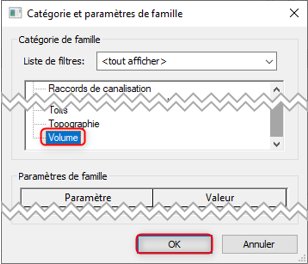

  • Choisissez la catégorie « Volume » :

Nota : Pour la catégorie « volume », les générations de forme ne sont pas réparties en plusieurs fonction (Extrusion, Raccordement, Révolution, Extrusion par chemin, Raccordement par chemin). Le logiciel va automatiquement définir la fonction correspondante aux lignes de modèle que vous avez dessiné.

Par exemple, pour obtenir :

Un raccordement : dessiner deux boucles fermées sur deux plans parallèles (chacune sur plan)

Une extrusion par chemin: Une ligne ou plusieurs lignes chainées dans un plan (pour le chemin) et une boucle fermée dans un plan perpendiculaire (pour le profil)



  • Dessinez des lignes de modèle correspondant au périmètre de votre bâtiment
  • Sélectionnez les lignes de modèle préalablement dessinées
  • Lancez la fonction « Créer une forme» :

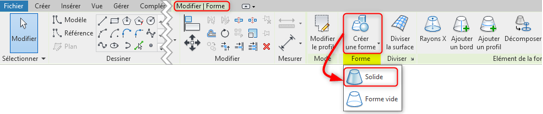

    • Onglet « Modifier/Forme», Fenêtre « Forme », Fonction « Créer une forme / Solide »

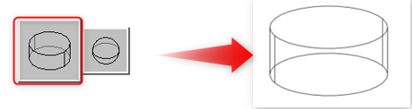

En fonction des lignes sélectionnées, il est possible que le logiciel vous propose plusieurs formes possibles. Par exemple, une sphère ou un cylindre vous seront proposés si vous avez dessiné un cercle.

  • Sélectionnez la forme désirée.

  • Enfin, validez le volume :
    • Onglet « Modifier », Fenêtre «Editer in situ », Fonction « Finir le volume »



Création des sols de volume

  • Sélectionnez le volume
  • Lancez la fonction « Sols de volume»
    • Onglet « Modifier/Volume », Fenêtre «Modèle », Fonction « Sols de volume »

Le logiciel va proposer de choisir les niveaux sur lesquels vous souhaitez créer des sols de volume parmi les lignes de niveaux déjà présent dans votre projet :

  • Sélectionnez les niveaux

Les sols de volume se génèrent pour chacun des niveaux sélectionnés.

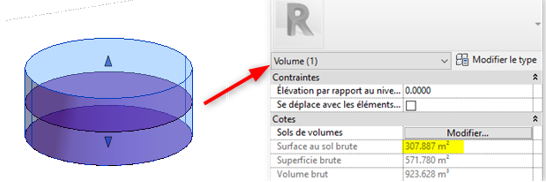

Vous retrouvez le quantitatif total de surface au sol brute dans les propriétés de volume.

Vous pouvez également obtenir des quantitatifs plus détaillés via les nomenclatures. Cela permet d’obtenir des données par niveaux ou de calculer des ratios.
