Revit Modifier les escaliers quart tournant ou balancé en U

Il existe 3 fonctionnements pour réaliser des escaliers dans REVIT :

– Par esquisse,

– Par composant (droit ou colimaçon centre-fin), c’est-à-dire marche par marche avec insertion possible de paliers.

– Par « ensemble » (colimaçon avec marches complètes, Quart tournant balancé ou Balancement en U), c’est-à-dire d’un seul bloc.

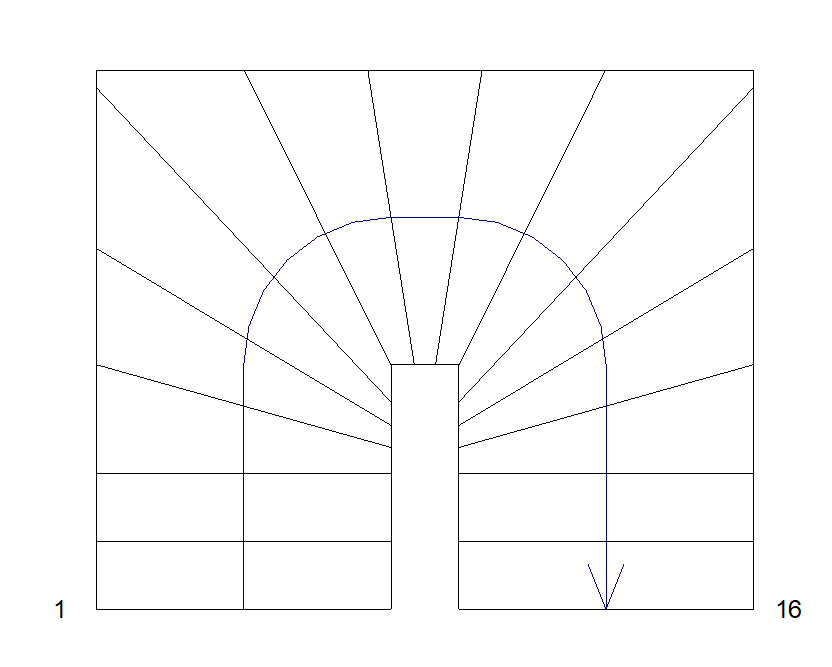

La conception d’escaliers par « ensemble » peut s’avérer difficile à mettre en place dû aux contraintes par défaut. Prenons exemple sur un escalier en balancement en U :

Revit Modifier les escaliers

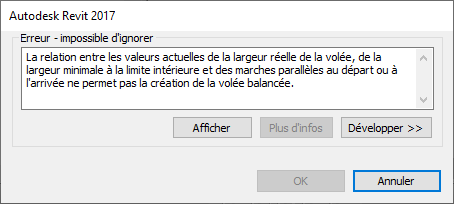

En le modifiant, on obtient rapidement des messages d’erreurs pas toujours intelligible :

Revit Modifier les escaliers

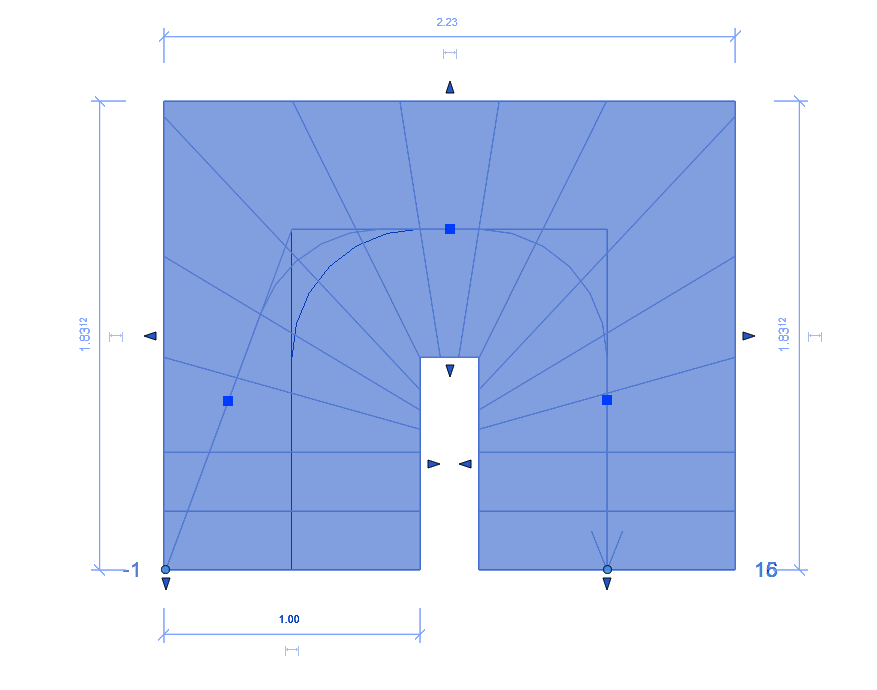

Pour rendre l’escalier plus flexible dans le temps de la mise en forme, il faut modifier les paramètres suivants dans les propriétés de la volée de l’escalier en sélectionnant l’escalier :

Revit Modifier les escaliers

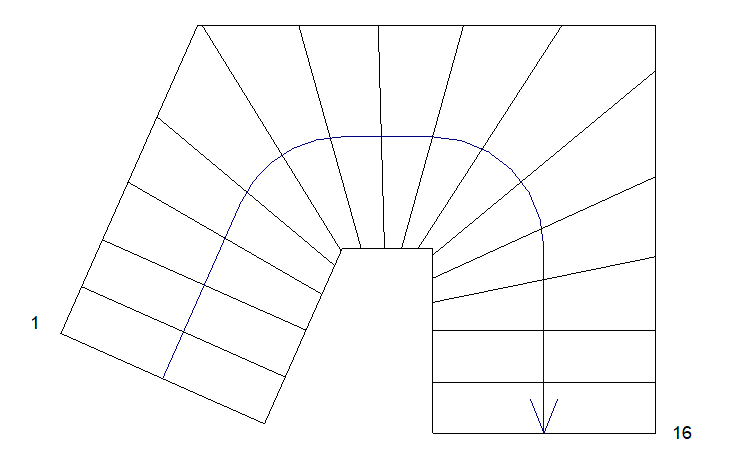

Il est possible aussi de modifier la trajectoire de l’escalier en sélectionnant la poignée de fin ou de début.

Revit Modifier les escaliers

Revit Modifier les escaliers

A bientôt sur le blog Aplicit !
