Stratégie décalage 3D en 5axes (troisième partie)
Réalisation d’une stratégie décalage 3D :
- Sélectionner dans l’onglet "Motif" le motif et cocher départ sur motif.
- Dans l’onglet Direction de décalage :
- Ext. Int. : pour commencer des lettres vers l’extérieur
- Int. Ext. : pour commencer de l’extérieur vers les lettres
- Mettre l’incrément souhaité pour le parcours.

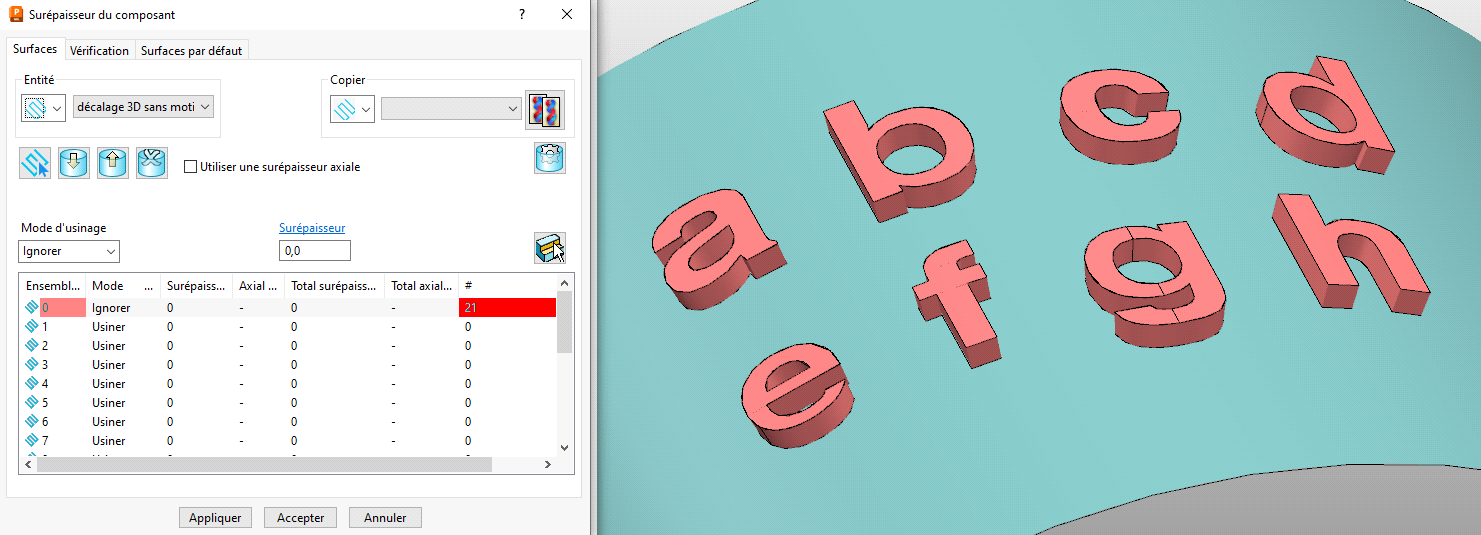

- Dans les surépaisseurs mettre les lettres en ignorées.
- Dans l’onglet Axe outil : "Longitud./trans." puis mode "Normal de contact"
- Calculer
