Stratégie décalage 3D en 5axes (troisième partie)

Réalisation d’une stratégie décalage 3D :

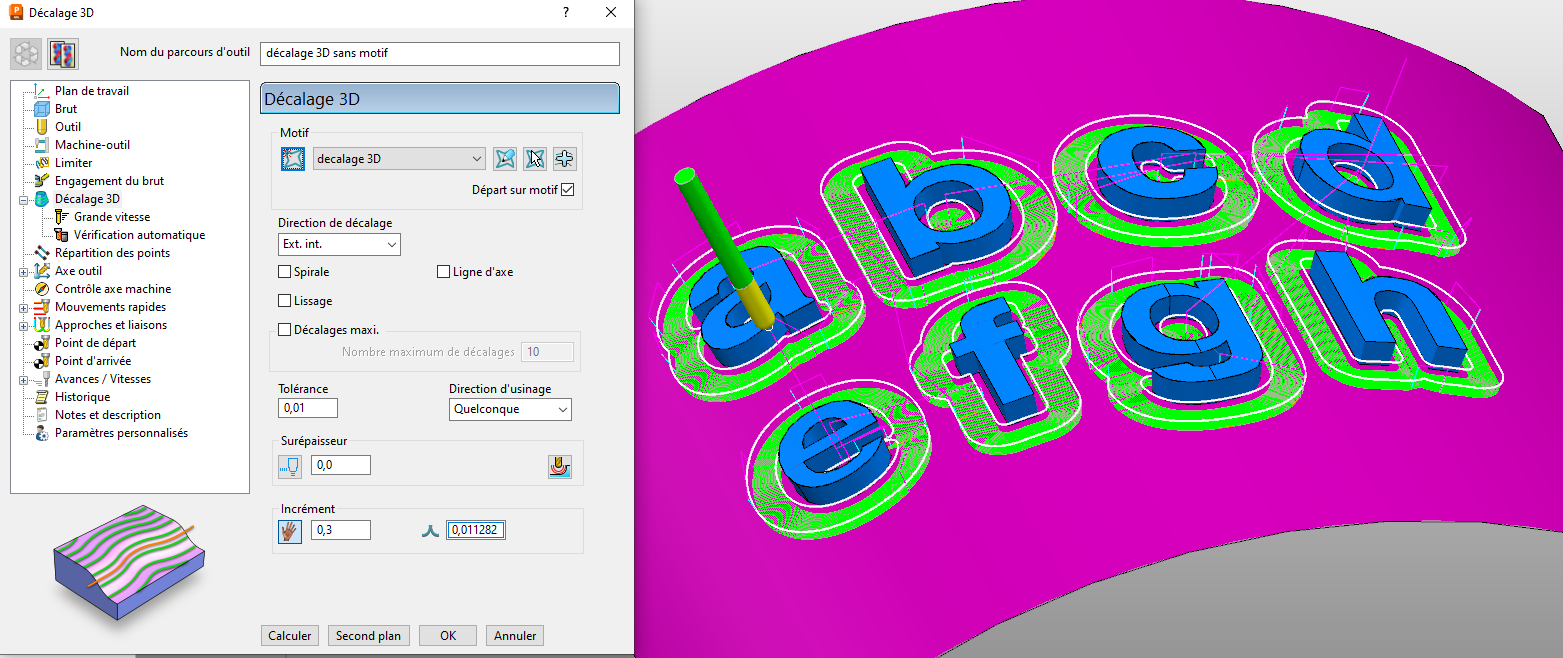

  • Sélectionner dans l’onglet "Motif" le motif  et cocher départ sur motif.
  • Dans l’onglet Direction de décalage :
    • Ext. Int. : pour commencer des lettres vers l’extérieur
    • Int. Ext. : pour commencer de l’extérieur vers les lettres
  • Mettre l’incrément souhaité pour le parcours.

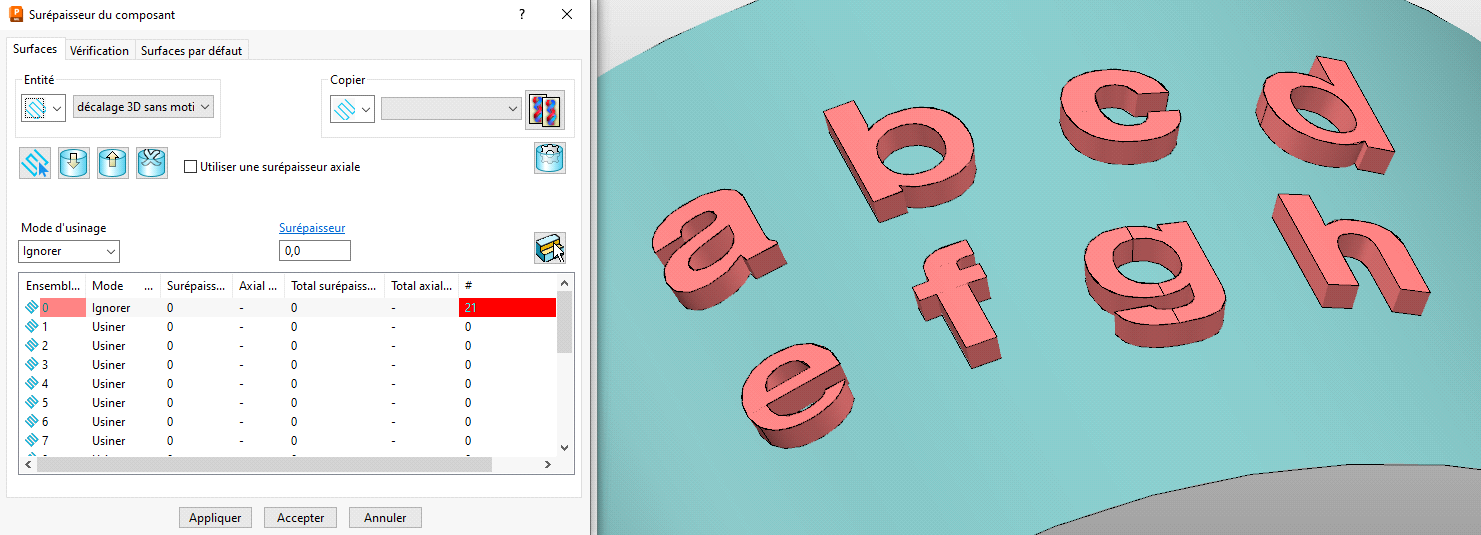

  • Dans les surépaisseurs mettre les lettres en ignorées.

  • Dans l’onglet Axe outil : "Longitud./trans." puis mode "Normal de contact"
  • Calculer
