Compacter un fichier Revit

ou comment optimiser le poids d’un fichier Revit

Tout au long de la vie de votre modèle Revit, de nouvelles données saisies ou chargées l’enrichissent et de fait lui donne de plus en plus de volume.

En effet, lors d’un enregistrement normal, Revit n’enregistre que les nouveaux éléments et les éléments modifiés dans les fichiers existants. La  conséquence c’est que l’enregistrement gagne en rapidité mais le fichier prend du volume malgré tout et à terme, l’utilisation de votre modèle est compromise.

Il existe plusieurs solutions pour remédier à ce problème :

  • La première est de purger notre projet des données non utilisées. Choisissez « Purger les éléments non utilisés » dans l’onglet « Gérer »
  • La seconde consiste à supprimer tous les fichiers de CAO, Revit et DWF non requis pour notre projet. Dans le menu « Fichier », choisissez « Gestion des liens ».
  • La troisième supprimer toutes les images raster non requises pour notre projet. Dans la boîte de dialogue Gérer les images. Accédez au ruban, puis choisissez Insérer > Gérer les images.

Mais souvent les effets sur le volume du fichier ne sont que peu satisfaisants.

Heureusement il nous reste une dernière solution. La quatrième et non des moindres qui consiste à « Enregistrer-sous » plutôt que d’« Enregistrer » normalement afin d’accéder aux « Options d’enregistrement ».

Suivez le pas à pas ci-dessous :

Etape 1 : Cliquez sur le l’onglet « Fichier »

Étape 1 de capture d’écran.

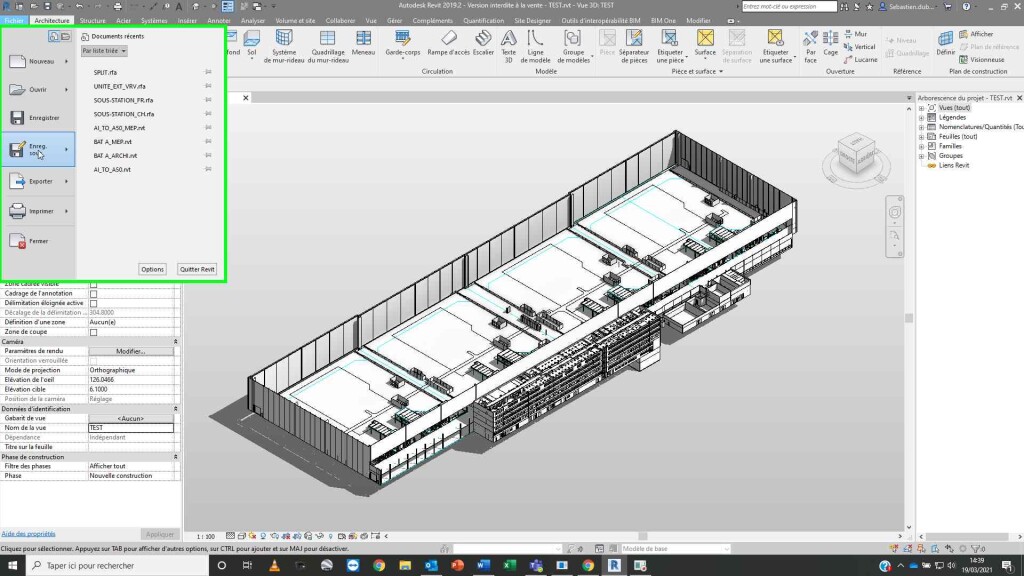

Etape 2 : Cliquez sur «  Enreg. sous »

Étape 2 de capture d’écran.

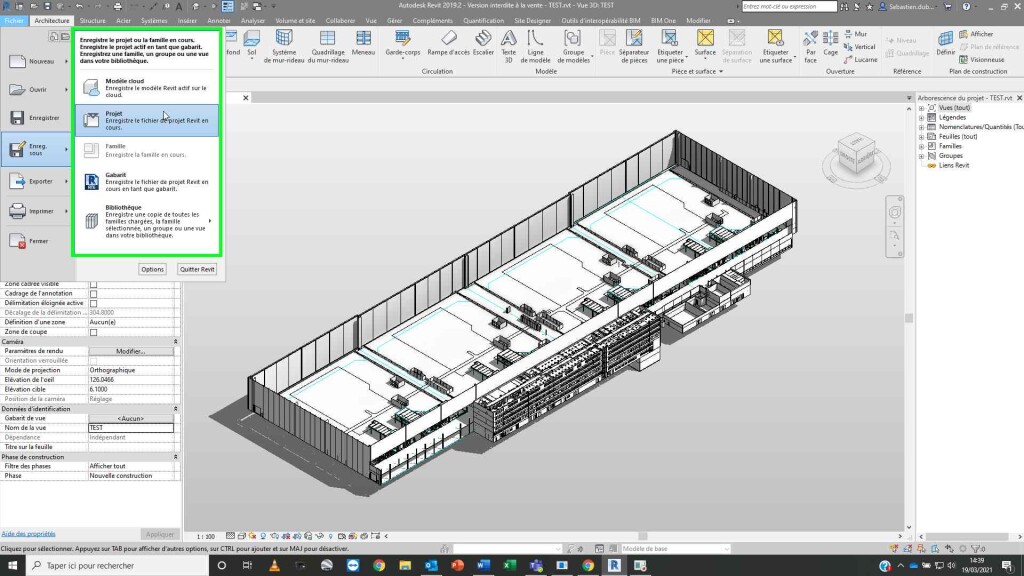

Etape 3 : Cliquez sur « Projet »

Étape 3 de capture d’écran.

Etape 5 : Cliquez sur « Options » dans « Enregistrer sous »

Étape 5 de capture d’écran.

Etape 6 : Cliquez sur « Fichier compact (case à cocher) » dans « Options d’enregistrement du fichier »

Étape 6 de capture d’écran.

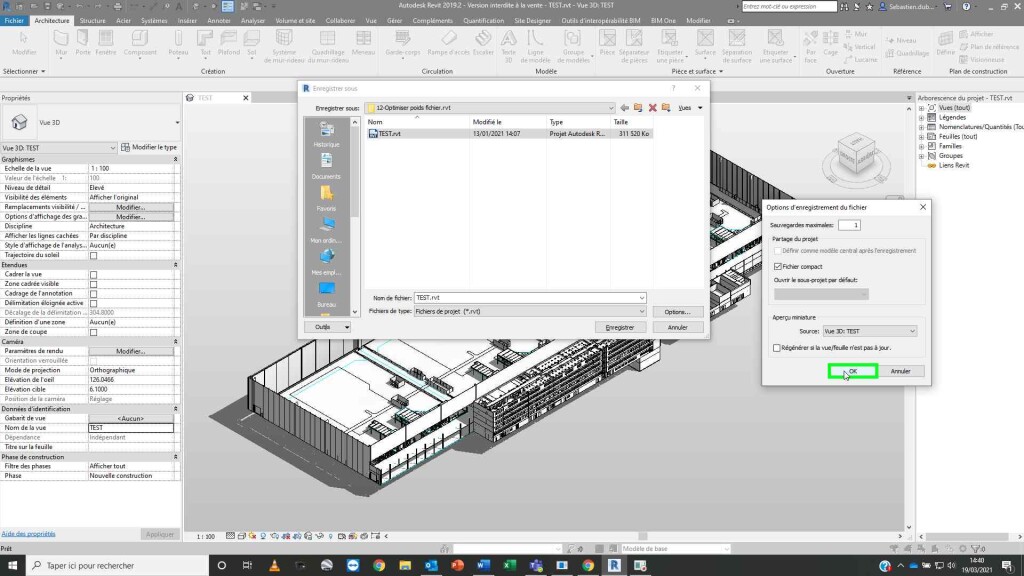

Etape 7 : Cliquez sur « OK » dans « Options d’enregistrement du fichier »

Étape 7 de capture d’écran.

Etape 8 : Cliquez sur « Enregistrer » dans « Enregistrer sous »

Étape 8 de capture d’écran.

Etape 9 : Vérifiez dans notre répertoire d’enregistrement le résultat

Étape 12 de capture d’écran.

Dans notre exemple nous venons de faire perdre 100 Mo à notre modèle Revit !

Nota Bene :

Si vous « Enregistrer sous » en renommant notre fichier alors le compactage se fait automatiquement. En effet, enregistrer le projet sous un autre nom permet de recompiler la base de données du fichier automatiquement. Nous n’avons pas besoin d’aller dans les options pour choisir le mode compact.

cf. image ci-dessous:




















Recommandations Aplicit :

Je vous recommande d’effectuer une sauvegarde compacte au moins une fois par semaine.

Bon compactage

Sébastien D.
