DWG TrueView 2021 : la visionneuse gratuite de dessin AutoCAD

Autodesk met a disposition plusieurs visionneuses, sur cette page je vais détailler la visionneuse orientée dessin AutoCAD.

La visionneuse DWG TrueView 2021 est disponible.

dwg trueview 2020

DWG True-View permet de :

– d’ouvrir des plans au format DWG et DXF (toute version)
– de gérer les calques
– d’imprimer un dessin ouvert
– d’imprimer des présentations à partir de dessins ouverts ou non, (commande PUBLIER) comme AutoCAD vers des imprimantes et ou traceur mais aussi d’imprimer au format PDF.
– de convertir des fichiers DWG dans des versions DWG précédentes.

Cette version est disponible en français, et ne nécessite pas de connexion internet, contrairement aux visionneuse en ligne…

La configuration requise :
– uniquement sur windows 10 64 bits et 8.1 (en bref sur un windows supporté par Microsoft )
   – Windows 8.1 avec mise à jour KB2919355
   – Windows 10 (version 1607 ou ultérieure) –
– non supporté :  Windows 7 et windows 10  32 bits.
   – .NET Framework version 4.7
– Mémoire RAM : 16 Go recommandé  minimun 8 Go et
– Espace sur disque 6 Go
Voir la configuration requise.

Télécharger : depuis cette page  :  descendre sur DWG TrueView  Français : on obtient un fichier de 774 mo

Installer , avec l’installation par défaut.

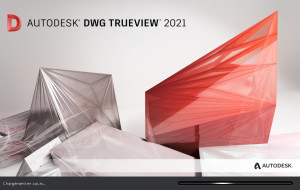

Démarrer : depuis Icone du bureau.  (le démarrage est assez long, patience !)
Icone sur le bureau



icone_bureau



lance1

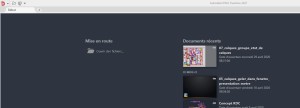

Affiche l’écran d’accueil noir et vide : il faut ouvrir un dessin :
Ouvrir un dessin DWG ou DXF !   DWg True -View peut ouvrir toute version DWG et DXF.
Voir un tableau des compatibilités et historique du format DWG et DXF

ecran1



Interface avec ruban : elle est similaire à celle d’AutoCAD 2021 avec le schéma de couleur foncé ou clair (à changer si besoin depuis les options Affichage).
Le ruban est constitué d’un seul onglet début :
les icônes Ouvrir, convertir,  tracer, tracer par lot, les zoom, accès aux calques, mesurer, les accrochages objets…

dwg trueview 2020dwg trueview 2020

Afficher , Visualiser : utilise les mêmes fonctions de zoom qu’AutoCAD !.
Zoom avec la molette de la souris, Pan (maintenir la molette et déplacer la souris), Zoom à l’étendue par double clic sur la molette.
Les autres commandes de zoom sont disponibles depuis le ruban, groupe d’icone vue : icone zoom.

Afficher un dessin 3d :
utiliser les vues prédéfinies et orbite 3d contrainte et Orbite 3d continue, mais pas orbite 3d libre. (la combinaison de touche Majuscule temporaire ou shift + molette n’est pas disponible !)

Les styles visuels d’AutoCAD sont également présent : réaliste, conceptuel, filaire 2d, esquisse…



On ne peut pas saisir une commande au clavier, ni de raccourci clavier !

Aucune modification des objets :
On ne peut pas changer les propriétés des objets : calque couleur, type de ligne, transparence,  ni changer la géométrie (longueur, rayon, déplacer sommet).

Mesurer, distance :
La commande Mesure rapide comme AutoCAD.
La commande Distance et donnez 2 points la longueur est affichée dans les lignes de commandes.
La commande Aire pour obtenir la surface en donnant des points, ou utilisez l’option Objet puis pointez  une polyligne.

Cela reste simple, on ne peut pas obtenir un cumul de longueur.

Prise de surface :
avec la commande Aire  soit donnez des points ou un objet.
La nouvelle commande Rapide : un clic dans un contour, affiche en vert la surface du contour détecté et la surface trouvée.

Ne dispose pas de fonction de cotation.

Les calques :
on peut gérer les calques depuis le gestionnaire des calques; et aussi depuis les fonctions pour geler et inactiver par pointage.

dwg trueview 2020

depuis la liste déroulante des calques





Imprimer comme AutoCAD, avec les réglages enregistrés du dessin.
Astuce :  vous pouvez recopier les réglages d’un poste AutoCAD : les fichiers PC3, PMP, CTB et STB,  dans l’arborescence de DWG True View.

Vous pouvez  :
– modifier les réglages d’impression d’une présentation :
– affecter une autre imprimante, et la possibilité d’utiliser des fichiers .PC3.
– changer le format de papier,
– changer de table de plume (fichier CTB ou STB)

La limite :  on ne peut pas créer de nouvelle fenêtre ni sélectionner une fenêtre; ni modifier l’échelle, ou son verrouillage.

On réservera l’usage à imprimer des plans dont la mise en page est préparée dans AutoCAD.

Accélération matérielle.
Si vous constatez des parasites à l’écran lors du déplacement de la souris je vous conseille de désactiver l’accélération matérielle.
Depuis icone accélération matérielle, située dans la barre d’état en bas à droite de l’écran.

dwg trueview 2020

Convertir des DWG : DWG TrueView permet de convertir des DWG dans une version précédente.
Depuis :  icone Conversion DWG

dwg trueview 2020

L’onglet Arborescence des fichiers :
-1- depuis icone Ajouter fichiers : sélectionnez des fichiers DWG.
-2- choisir une configuration proposée par défaut.
-3- cliquez sur le bouton Convertir (situé en bas)

dwg trueview 2020

dwg trueview 2020

Remarque : DWG True View ne sait pas convertir au format DXF : DXF vers DWG ni dans le sens DWG vers DXF.

Ce logiciel gratuit d’Autodesk peut apporter beaucoup de service dans un BE.

à bientôt sur ce blog !
