    1- Introduction :

Pour les personnes utilisatrices de palpeurs 3D (de type Renishaw) en machine CNC, Autodesk PowerInspect OMV dispose de plusieurs outils permettant de ½ automatiser vos inspections de formes.



Une image contenant capture d’écran, conception
Description générée automatiquement





    2- Création de niveaux persos par surface :

La 1ère étape consiste à trier les différentes surfaces de la CAO à inspecter.

Vous pouvez utiliser le « Sélecteur de Surface », puis venir cliquer directement sur la surfacer à analyser du modèle CAO :

Une image contenant capture d’écran, Logiciel de graphisme, Logiciel multimédia, conception
Description générée automatiquement



  • Faites ensuite un clic droit, pour « Grouper les surfaces » et choisir de créer un « Nouveau niveau perso », vous pouvez le renommer :



Une image contenant texte, capture d’écran, logiciel, affichage
Description générée automatiquement

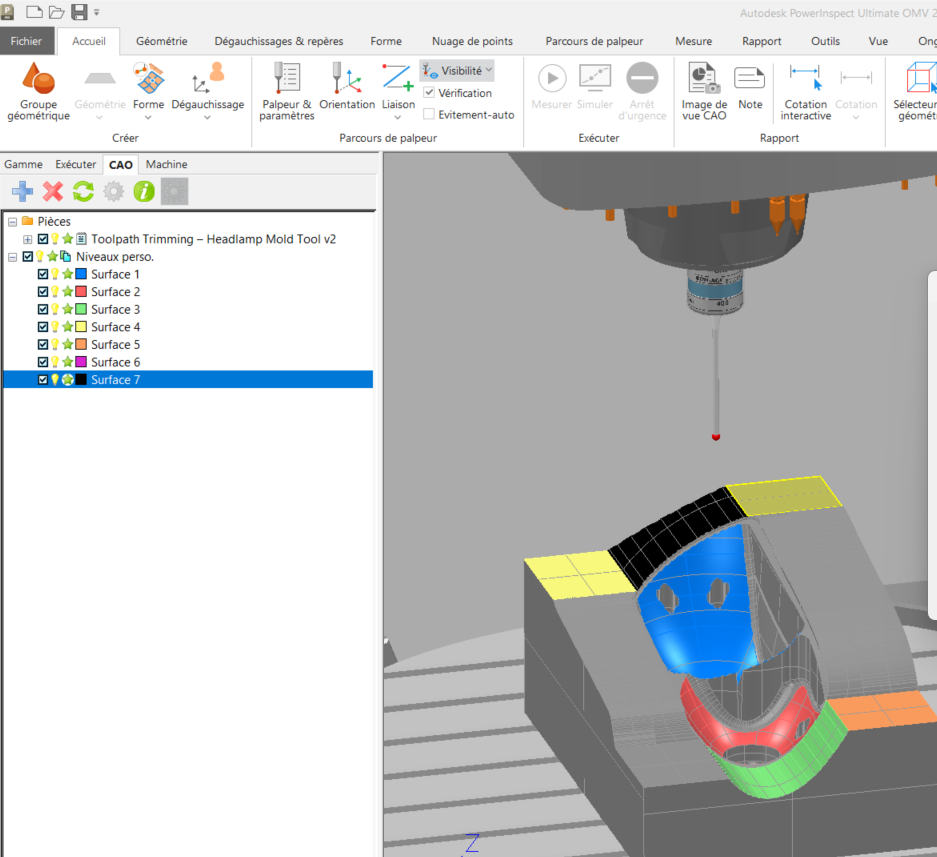

  • Le nom donné à votre surface et les nouveaux niveaux créés sont maintenant visibles dans l’onglet CAO / Niveau perso, de votre navigateur :



Une image contenant capture d’écran, texte, Logiciel multimédia, Logiciel de graphisme
Description générée automatiquement





  • Vous pouvez également modifier et personnaliser chaque couleur, correspond à chaque niveau perso :



Une image contenant texte, ordinateur, logiciel, Logiciel multimédia
Description générée automatiquement





    3- L’utilisation des niveaux perso pour l’inspection de forme semi-auto :

  • L’intérêt ensuite est de récupérer ces surfaces préalablement définies, dans un groupe d’inspection de surface.



  • Commencez par Créer un Groupe d’inspection, en cliquant sur le menu FORME puis « Surfaces CNC » :

Une image contenant texte, capture d’écran, Police, ligne
Description générée automatiquement



  • La page du groupe d’inspection s’ouvre automatiquement



  • Dans le menu déroulant « Palpage » choisissez « SelectedSurface » afin de pouvoir sélectionner ensuite votre surface créée :



Une image contenant texte, logiciel, Icône d’ordinateur, Système d’exploitation
Description générée automatiquement



  • Cliquez sur l’engrenage BLEU « paramètres » pour pouvoir sectionner la surface :



Une image contenant texte, capture d’écran, Police, ligne
Description générée automatiquement

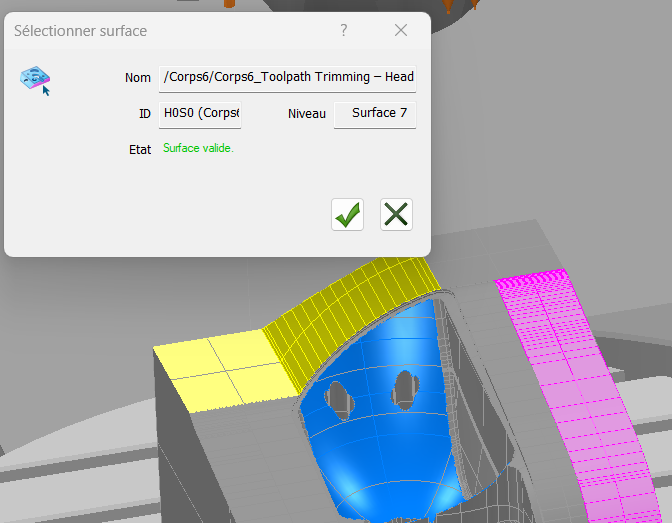

  • Cliquez sur le logo « Surface » pour « sélectionner la surface graphiquement » :



Une image contenant texte, Police, ligne, capture d’écran
Description générée automatiquement

Une image contenant texte, capture d’écran, Système d’exploitation, conception
Description générée automatiquement



  • Réglez ensuite dans l’onglet « disposition » la répartition de vos points d’inspection :



Une image contenant texte, capture d’écran, logiciel, Logiciel multimédia
Description générée automatiquement



  • Cette méthode vous permet de mapper de façon semi-automatique plusieurs surfaces pré – nommées



  • Les noms s’afficheront ensuite au rapport de contrôle comme ci-dessous :



Une image contenant texte, capture d’écran, Parallèle, nombre
Description générée automatiquement







Rendez-vous le mois prochain pour un nouveau sujet, sur le Blog APLICIT ! 😉
