Moldflow : Comment prendre en compte la viscosité élongationnelle sur MoldFlow ?

La viscosité élongationnelle est définie par le rapport de la contrainte en traction et le taux d’élongation du polymère. Elle sera le plus impactant lors du passage de la matière dans le seuil d’injection. Cette variation de viscosité va induire une augmentation des pertes de charges et donc de la pression d’injection. Par défaut, la viscosité élongationnelle n’est pas prise en compte dans Moldflow Insight. Afin de pouvoir considérer cette variation de viscosité, deux prérequis sont nécessaires :

• Le seuil doit être discrétisé par des éléments 3D
• L’option de viscosité élongationnelle doit être activée dans la fiche matière

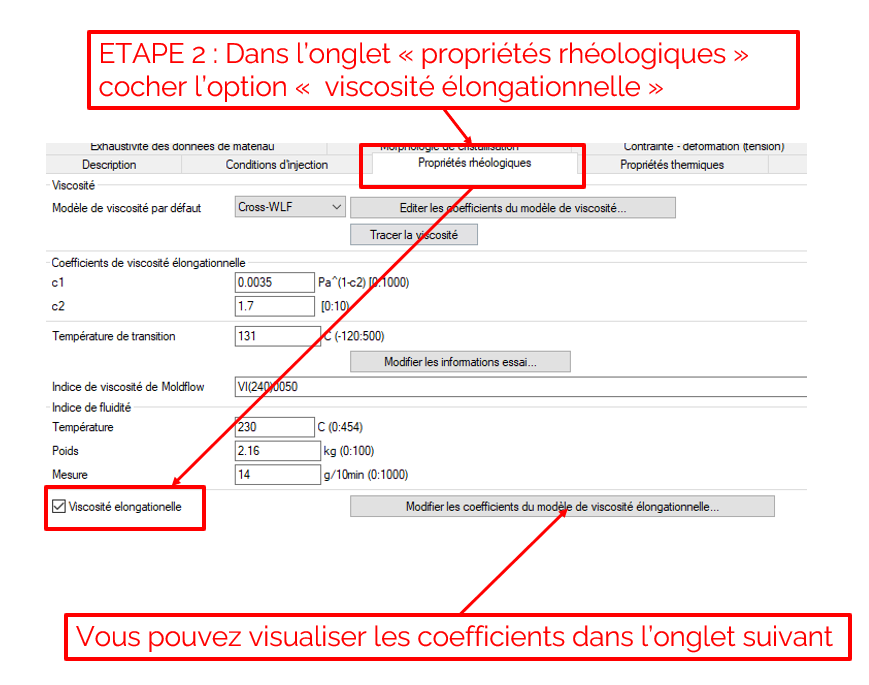

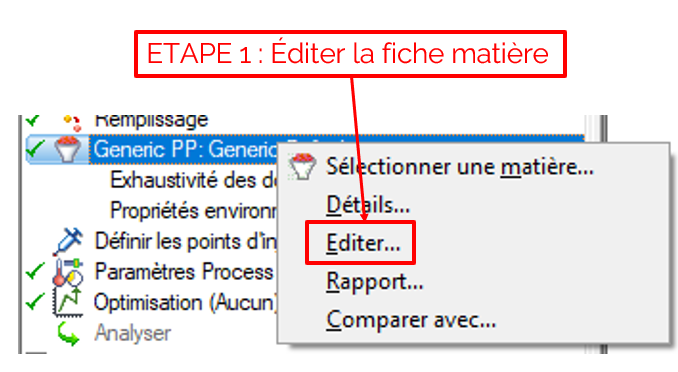

Voici les étapes à suivre pour activer la viscosité élongationnelle :

Ces informations complémentaires vont apporter plus de précision dans les résultats du calcul. L’illustration ci-dessous montre la différence entre une simulation réalisée avec et sans l’information de viscosité élongationnelle :

Pour toutes précisions supplémentaires, n’hésitez pas à nous contacter à notre Adresse support : support@aplicit.com
