Inventor Conversion IDW en DWG AutoCAD

Pour convertir des mises en plan Inventor (idw) en dessin AutoCAD (dwg)

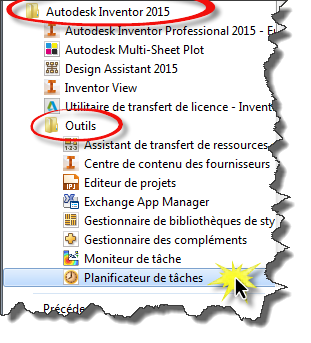

Nous utiliserons le Planificateur de tâches.

Mais ... avant d’utiliser le Planificateur de Tâches.

Exportez au moins une fois un fichier IDW depuis Inventor, afin de paramétrer la configuration d'exportation et sauvez-la.

Dans les "Options"

La case « Prêt à emporter » crée un fichier Zip avec l’ensemble des feuilles sous forme de fichiers DWG ainsi que certaines polices de caractères pour les textes d’annotations et les styles de cotes.

La case « DWG/DXF personnalisé » gère les calques pour les mises à plats de tôlerie.

Il faut éditer et configurer un fichier XML afin de modifier la répartition de vos calques Inventor vers des noms de calques AutoCAD différents.

Il est aussi possible de supprimer des calques à l’aide du fichier XML afin de ne garder que les calques de contour de mise à plat pour des besoins de découpe Laser par exemple.

Dans la boîte de dialogue « cible d’exportation »

Choix d’un gabarit AutoCAD (dwt) pour inclure des calques supplémentaires et des styles divers.

« Enregistrer la configuration » permet de créer un fichier Transfert DWG.ini qui sera ensuite réutilisé dans le "Planificateur de tâches" et pour d’autres conversions DWG depuis Inventor.

Depuis le Planificateur de tâches ...

Créer une Tâche ... Exporter les fichiers ...

Choix d’Ajouter un dossier ce qui exportera la totalité des fichiers idw contenu dans le dossier et sous-dossiers inclus au format DWG AutoCAD.

Le bouton Options permet de sélectionner le fichier Transfert DWG.ini précédemment sauvegardé lors du Exporter depuis Inventor.

Les fichiers ont pour extension ….. idw.dwg afin de ne pas « écraser » des fichiers AutoCAD existants.
