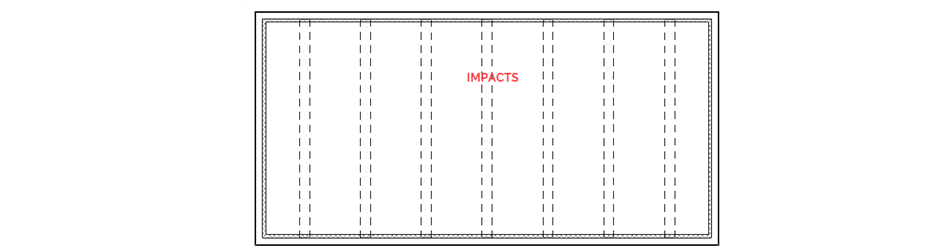

Impact-PG1

Revit Représentation de l’impact du Niveau Supérieur

Nous allons voir comment représenter l’impact d’occurrences situées sur la vue en plan Niveau 1, sur la vue en plan Niveau 0.

Nous avons :

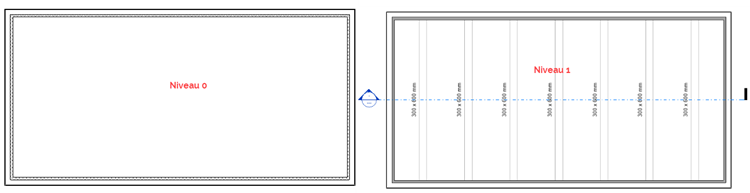

Impact-etage

Impact-Coupe


On se positionne sur la vue en plan Niveau 0.

Dans les propriétés de la vue, section Niveau de fond de plan, nous activons :

  • Plage de niveau de base -> Niveau 0
  • Plage de niveau supérieur : -> Niveau 1
  • Orientation du niveau : -> Vers le haut

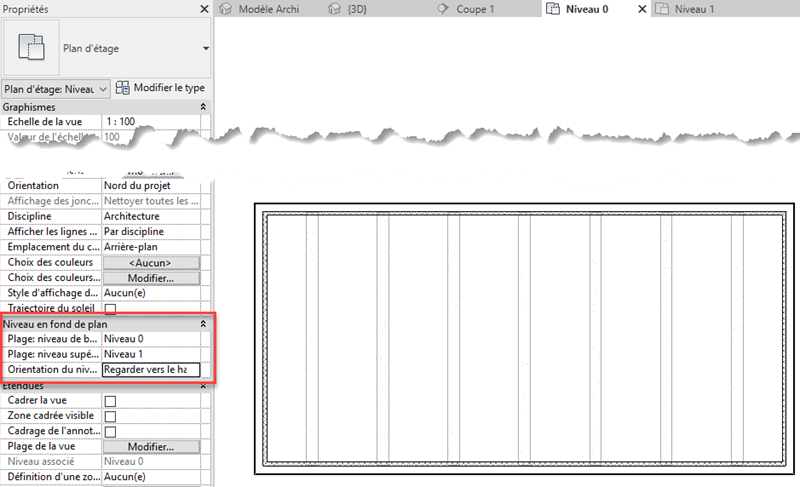

Ce qui nous donne :

Impact-vue_vers_le_haut

On sélectionne une des poutres.

Dans l’onglet « Modifier » on choisit l’outil « Trait », Style de ligne « Projeté », et on sélectionne toutes les lignes des poutres dont on veut voir l’impact.

Revit Représentation de l'impact du Niveau Supérieur

Ce qui nous donne :

Impact-RDC

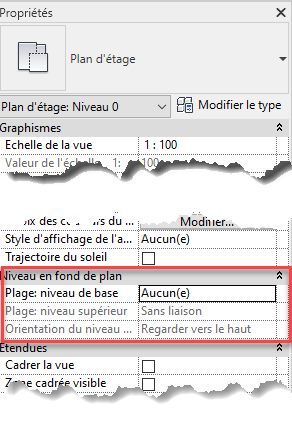

Ne pas oublier de modifier les propriétés de la vue :

Impact-proprietes_base

Si l’on fait une modification sur une poutre, celle-ci se répercutera sur les deux niveaux.

A bientôt sur le blog Aplicit !
