Revit Représentation de l’impact du Niveau Supérieur

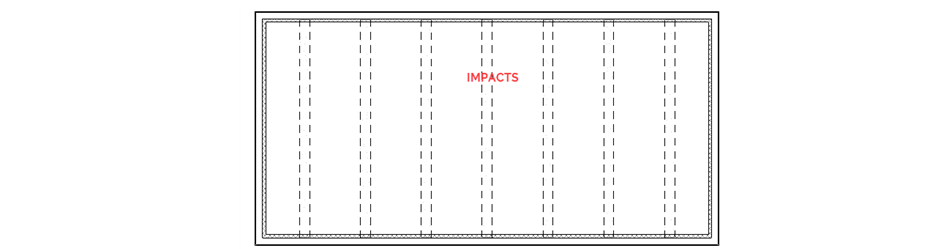

Revit Représentation de l’impact du Niveau Supérieur Nous allons voir comment représenter l’impact d’occurrences situées sur la vue en plan Niveau 1, sur la vue en plan Niveau 0. Nous avons :   On se positionne sur la vue en plan Niveau 0. Dans les propriétés de la vue, section Niveau de fond de plan, nous activons : Plage de niveau de base -> Niveau 0 Plage de niveau supérieur : -> Niveau 1 Orientation du niveau : -> Vers le haut Ce qui nous donne : On sélectionne une des poutres. Dans l’onglet « Modifier » on choisit l’outil « Trait », Style de ligne « Projeté », et on sélectionne toutes les lignes des poutres dont on veut voir l’impact. Ce qui nous donne : Ne pas oublier de modifier les propriétés de la vue : Si l’on fait une modification sur une poutre, celle-ci se répercutera sur les deux niveaux. A bientôt sur le blog Aplicit !

Lire plus

Recherche Rapide dans REVIT

Recherche Rapide dans REVIT De nombreux utilisateurs passent beaucoup de temps, à faire défiler le navigateur de projet pour essayer de trouver une vue ou une famille masquée. Il suffit d’utilisez plutôt  CTRL+F, comme dans Windows, pour faire une Recherche Rapide et gagner du temps. Dans l’arborescence du projet, on clique sur Vues, puis on utilise CTRL+F et on saisie la vue ou le nom de la famille. A bientôt sur le blog Aplicit!

Lire plus
