Stratégie Décalage 3D en 5 axes (dernière partie)
Réaliser un parcours du contour de lettres :
- Créer une stratégie en roulant avec l’outil de reprise
- Sélectionner le contour des lettres.
- Mettre les surépaisseurs à 0.
- Dans l’onglet Position : Limite inférieure en position de base : bas
- Dans l’onglet Coupes multiples :
- mode : décalage vers le haut
- Limite supérieure : Haut
- Profondeur de passe maximum : incrément souhaité
- Dans l’onglet Axe outil : Longitud./trans. Et en mode Normale de contact
- Calculer
Pour finir, assembler le parcours décalage 3D dans le parcours en roulant :

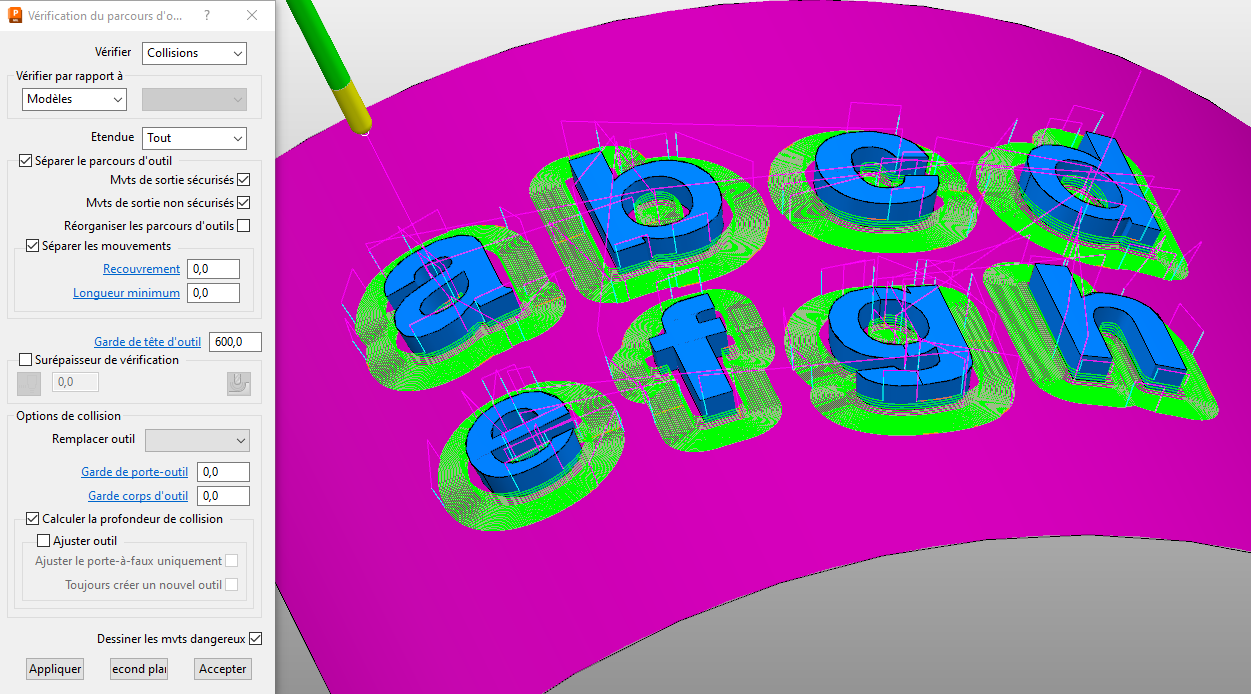

- Réaliser le contrôle de collision
