Dans un environnement industriel où la précision, la rapidité et la maîtrise des coûts sont devenues essentielles, les sociétés d’usinage recherchent des solutions toujours plus performantes, mais surtout adaptées à leurs besoins et métiers pour améliorer leur production.

L’association du logiciel de FAO Autodesk Fusion avec des machines-outils Haas représente aujourd’hui une combinaison particulièrement efficace pour gagner en productivité tout en sécurisant les opérations d’usinage.

Grâce à une chaîne numérique complète, de la conception 3D jusqu’à la programmation et génération du programme CN, Fusion permet d’exploiter pleinement les capacités des centres d’usinage Haas (En Fraisage comme en Tournage).

1- Pourquoi choisir Autodesk FUSION pour ma machine HAAS ?

Avec Fusion, vous pouvez créer directement les programmes pour votre parc de centres d’usinage HAAS :

Fraisage 3 axes, 4 axes, 5 axes

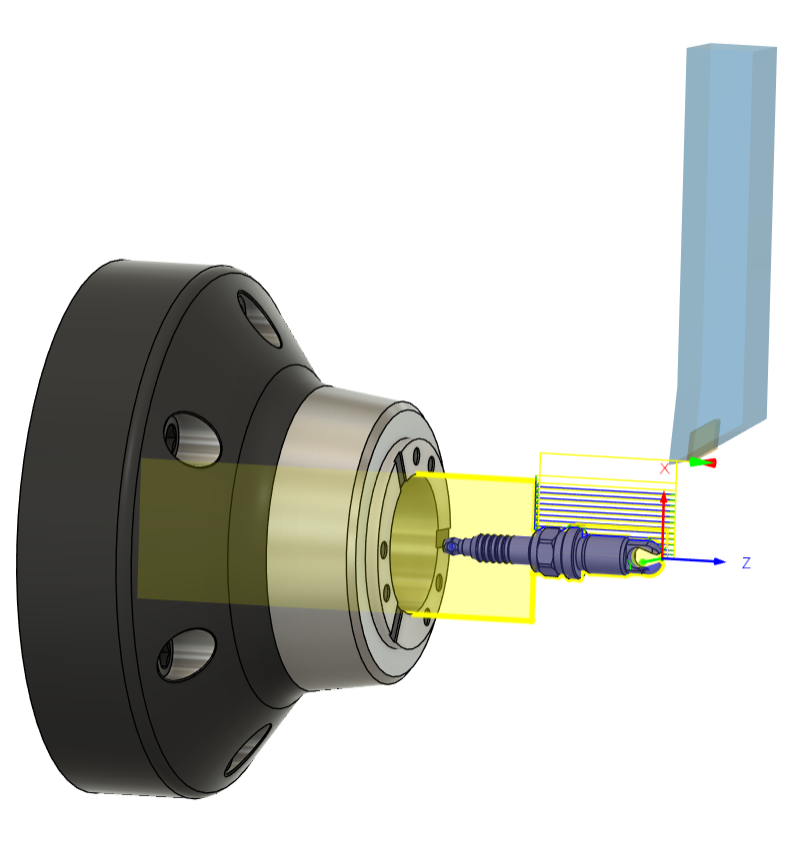

Tournage :

Perçage, taraudage, poches, contours, surfaçage, balayages3D, prises d’origine ou palpages au palpeur 3D en machine CNC (prises d’origines, mesures) :

Stratégies adaptatives (usinage trochoïdal) pour enlever beaucoup de matière plus vite, avec moins d’usure outil

2- Des Post-Processeurs HAAS intégrés et compris dans FUSION

(3, 4, ou 5axes et palpage)

Un des gros points forts de Fusion est qu’il possède des post-processeurs HAAS intégrés et utilisables dans la licence de base (sans coût supplémentaire).

Haas 3 axes
Haas avec arrosage, palpeur, changeur d’outils
Haas 4e axe
Haas 5 axes (selon machine)

Cela permet d’obtenir du code compatible avec la commande Haas

Exemples :

Gestion des cycles fixes
G81/G83 perçage
G43 correcteur longueur outil
M03/M05 broche
M08/M09 arrosage
Changement outil automatique

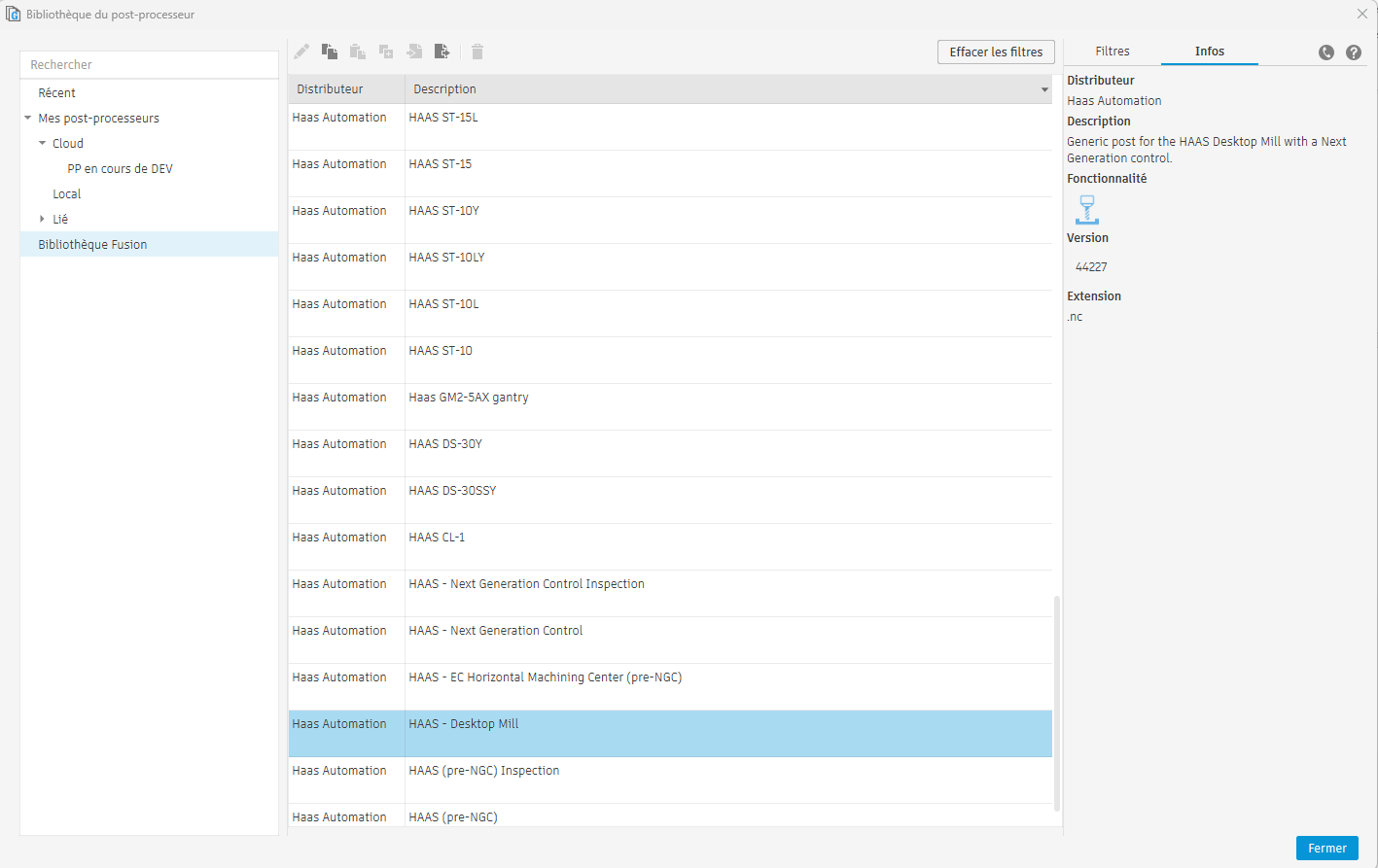

Liste des post-processeurs HAAS Fraisage, téléchargeables gratuitement dans Fusion :

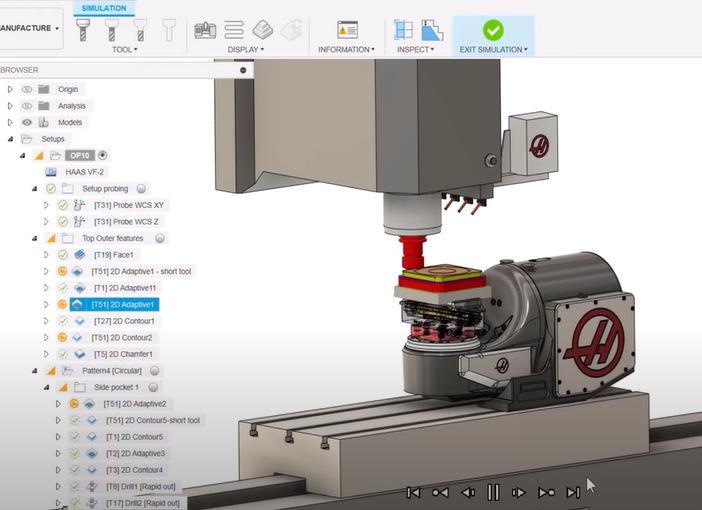

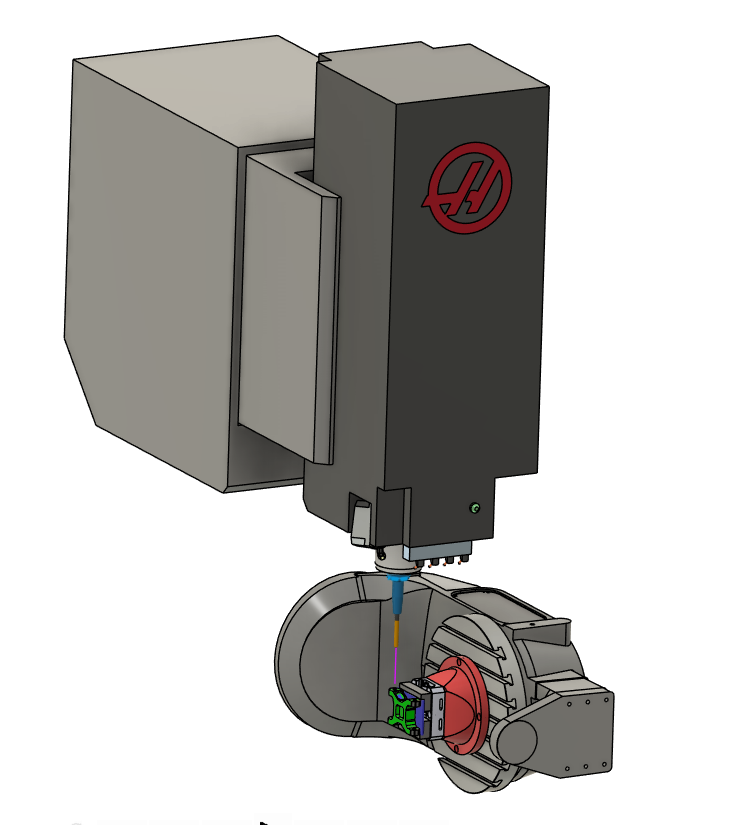

3- Bibliothèque de simulations machines pour vérifications des collisions :

L’autre gros avantage est également la présence d’une bibliothèque de modèles HAAS qui permet différentes simulations avec l’environnement machine avant écriture du programme CN.

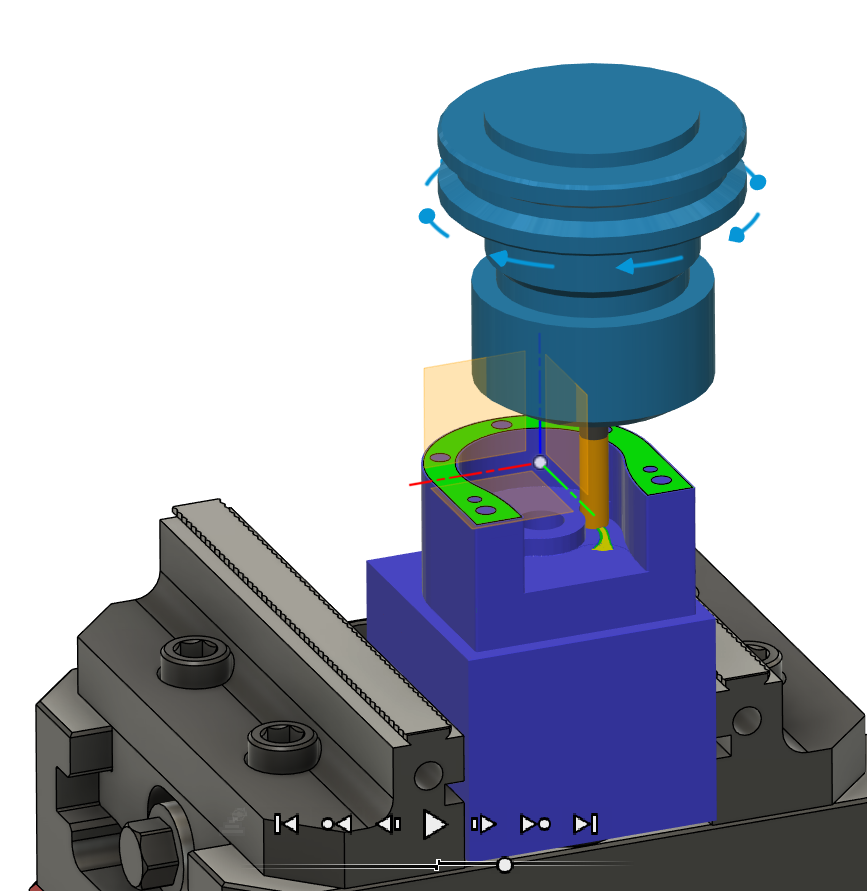

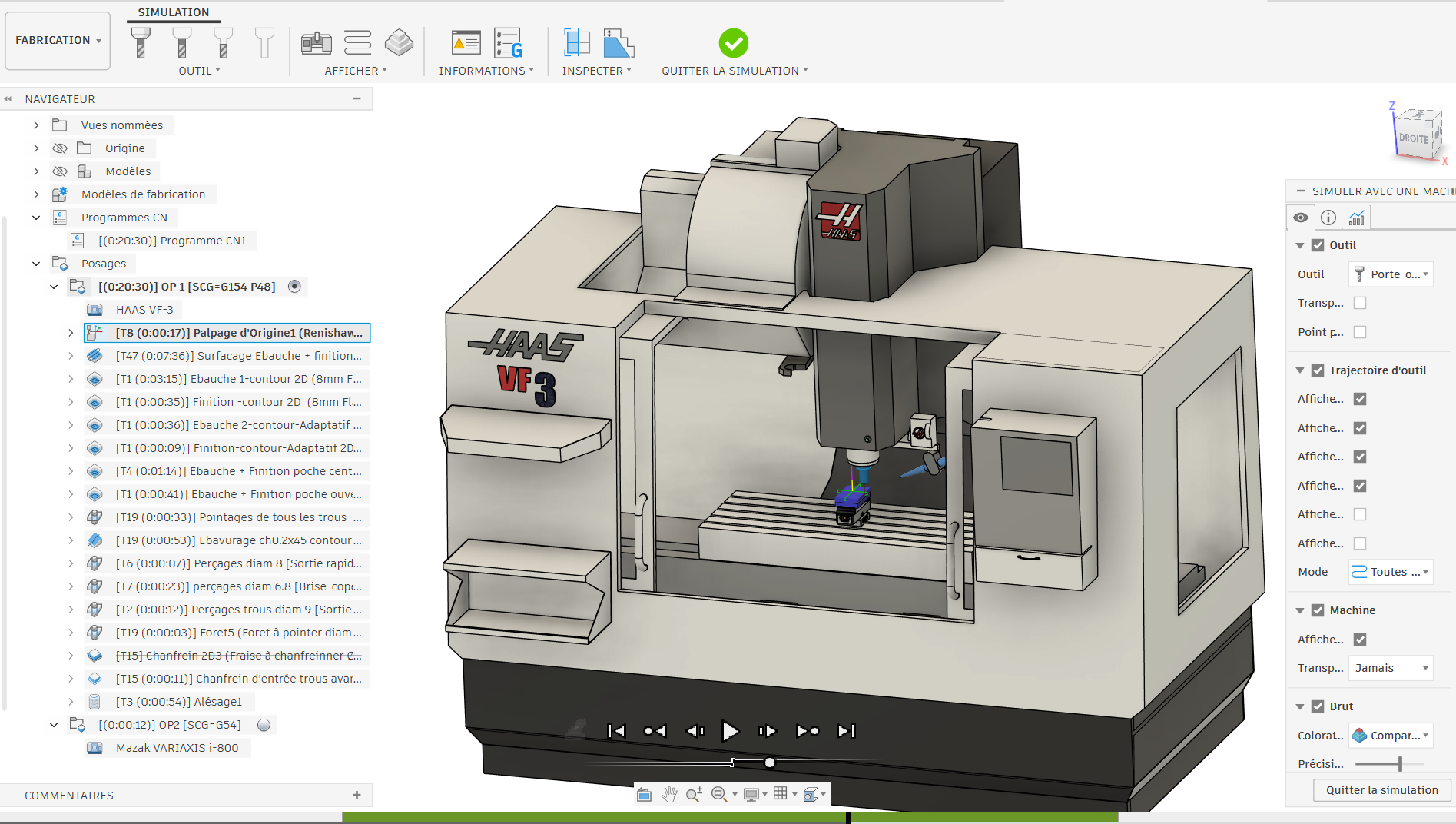

Fusion peut simuler :

La pièce
La matière restante
Les collisions
Les mouvements rapides
Les gardes porte-outils / pièce

Cela évite beaucoup de problèmes sur la machine :

Mauvaise hauteur Z
Collision étau/pièce
Mauvais sens de rotation
Outil trop court

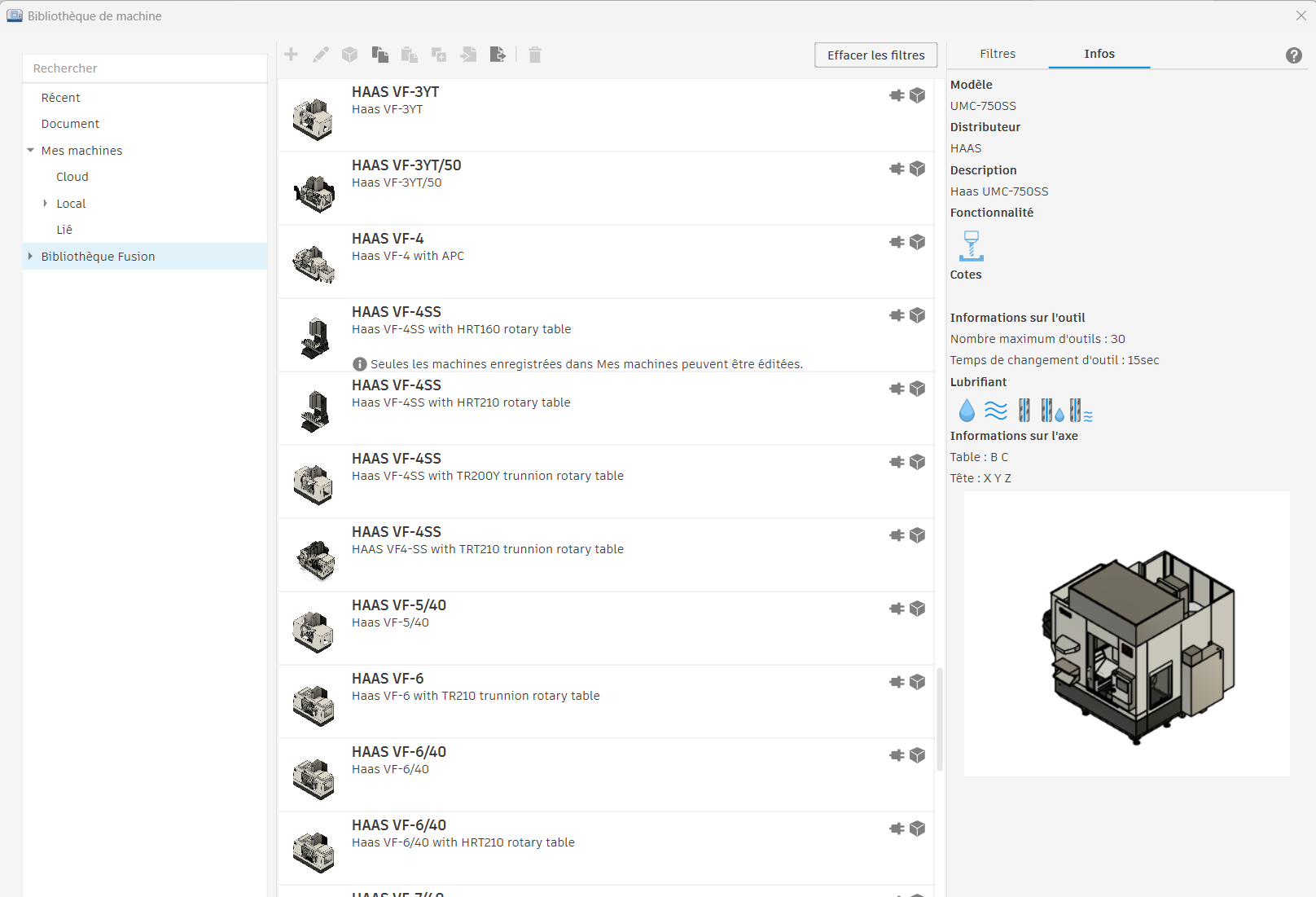

Une partie de la liste des modèles machines HAAS, téléchargeables gratuitement dans Fusion :

4- Meilleure utilisation des Haas modernes :

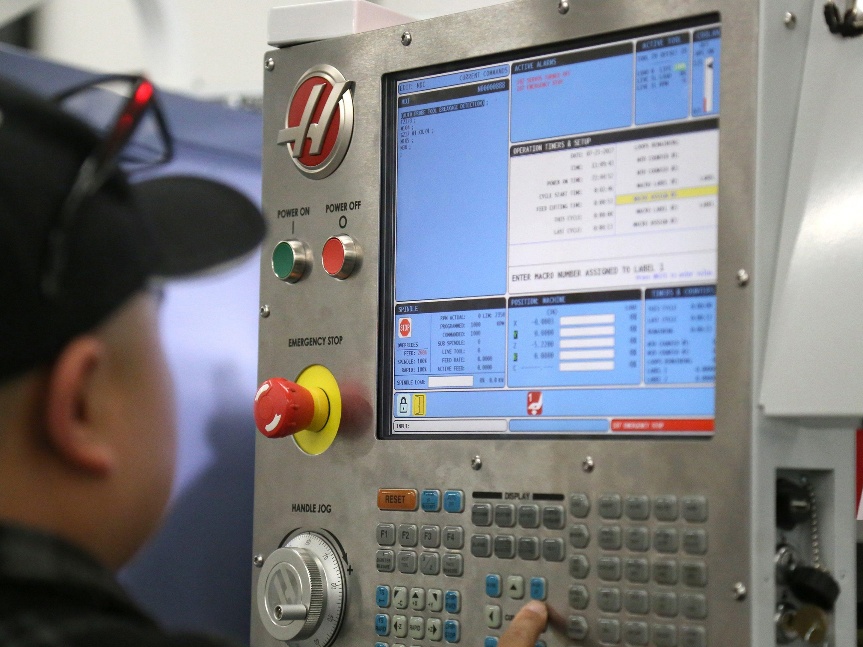

Les Haas récentes ont des fonctions qui se marient bien avec Fusion :

Palpeurs Renishaw OMP40 / systèmes de palpage Haas
Macros
Palpage pièce / brut
Gestion d’outils

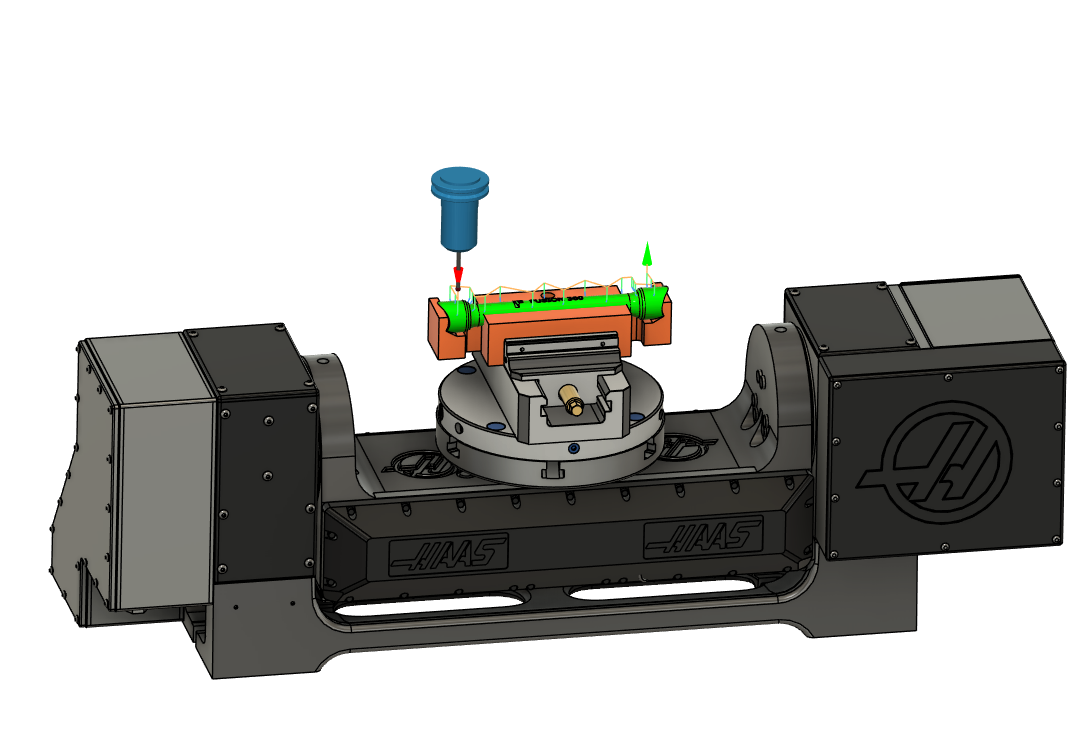

4e axe rotatif
5 axes (3+2 ou continu)

Fusion peut générer des opérations de palpage ou des séquences compatibles selon le post utilisé.

5- Une parfaite continuité entre le modèle 3D et la machine :

L’un des grands atouts de la FAO FUSION intégrée est la continuité numérique.

La pièce conçue dans Fusion devient directement la base de programmation.

Les modifications de conception peuvent être répercutées rapidement sur les parcours outils, sans devoir reprendre toute la programmation.

Cette méthode limite les erreurs de retranscription et améliore la réactivité des ateliers, notamment pour :

Les prototypes,
Les petites séries,
Les pièces personnalisées,
Les modifications de dernière minute.

Conception → Programmation FAO → Simulation → Usinage → Contrôle

6- Conclusion :

Autodesk Fusion + machine HAAS est une très bonne association pour :

Du prototype rapide
Petites / Moyennes séries
Pièces 3D complexes nécessitant du balayage
Reprises de pièces de fonderie, fabrication additive nécessitant un dégauchissage au palpeur 3D (type Renishaw)
Usinage 4 axes (avec diviseur optionnel démontable)
Réduction des erreurs humaines dues à la programmation au pupitre

Pour toute question ou commentaire sur cet article, n’hésitez pas à contacter notre support : support@aplicit.com
