Inventor : Créer des apparences en relief

Créer des apparences en relief de type moletage

Cela vous est déjà arrivé de vouloir illustrer un usinage complexe, mais sans surcharger la conception.

Vous pouvez modifier l'apparence, comme pour les filetages au moyen de la technique suivante

Le tutoriel présente un moletage, mais la technique peut être appliqué à toute sorte de texture, plus ou moins complexe

2021-03-22_14-38-09

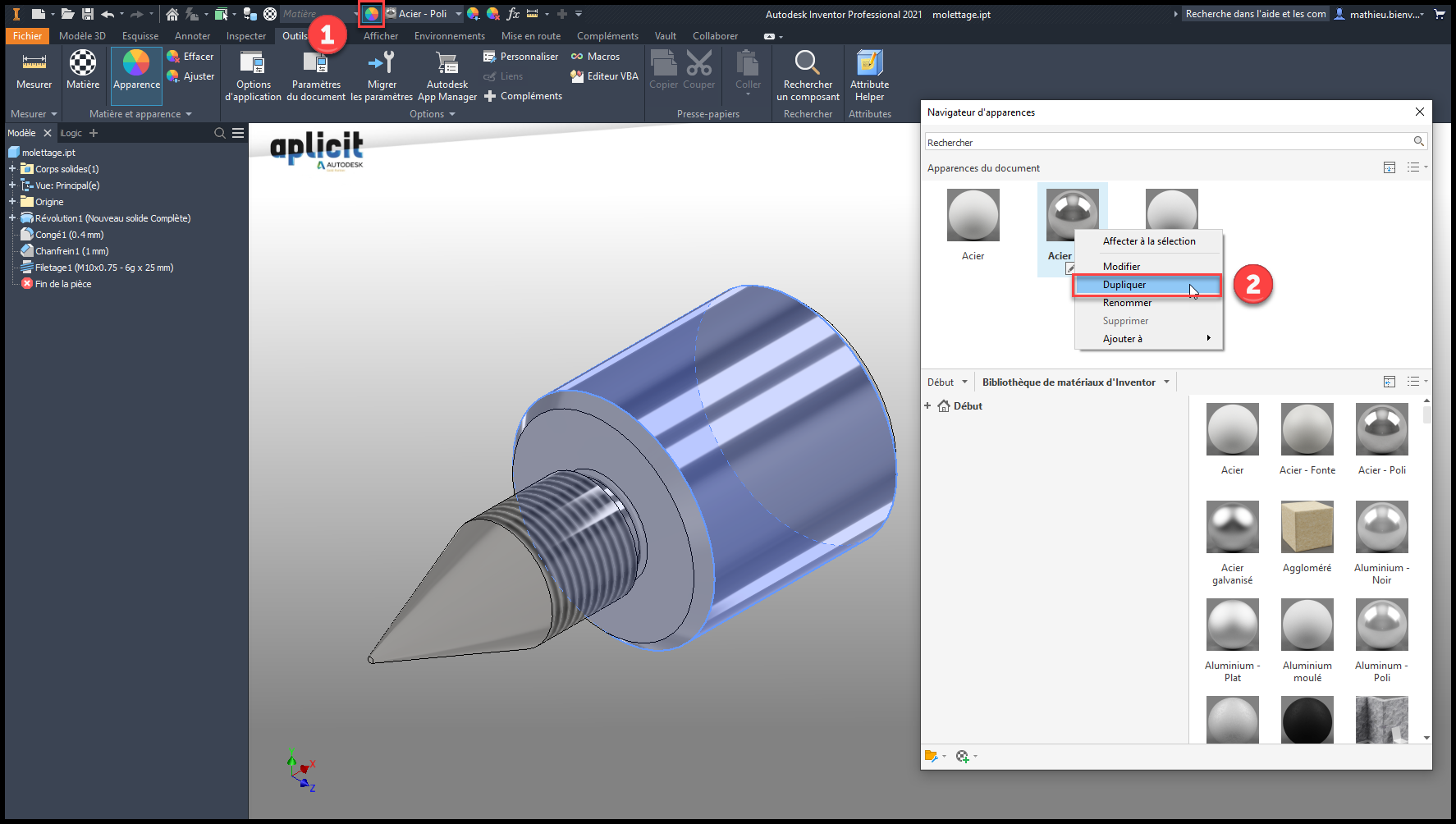

1 - Sélectionner la bibliothèque d'apparence

2 - Dupliquer l'apparence de base de la pièce

2021-03-22_14-39-56

3 - Sélectionner l'apparence nouvellement créée

4 - Cocher motif en relief

5 - Dérouler type, puis personnalisé-image dans la liste déroulante

lien vers la texture: Bump Map: Metal Knurl

2021-03-22_14-42-49

6 - Clic droit sur l'image puis dans la liste déroulante sélectionné modifié l'image

2021-03-22_14-43-47

7 - Modifier l'échelle pour avoir la taille désirée

2021-03-22_14-45-14

8 - Sélectionner la face de la pièce ou le moletage doit être réalisé

2021-03-22_14-46-47

Résultat texturé du moletage
