Inventor : Délimiter les hachures autour des textes

Lors de la création de cotations ou textes dont les caractères sont sur les zones hachurées.

vous obtenez ceci.

hachures autour des textes

Les textes des annotations et textes chevauchent les hachures ce qui peut gêner la lisibilité.

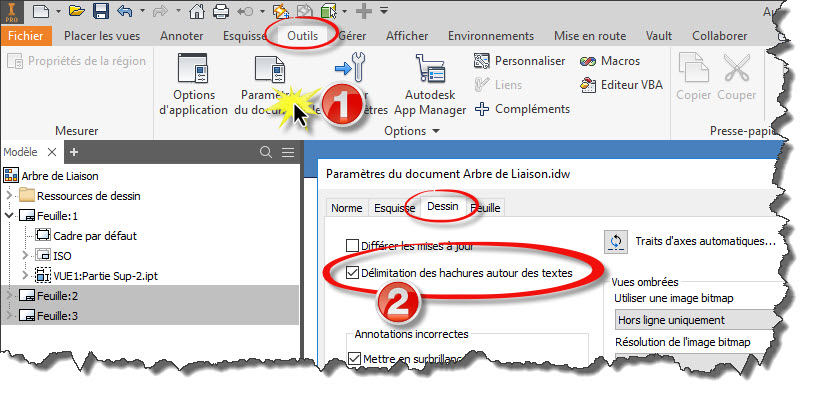

Pour éviter cela il faut modifier les paramètres du document en cochant la case « Délimitation des hachures autour des textes »

hachures autour des textes

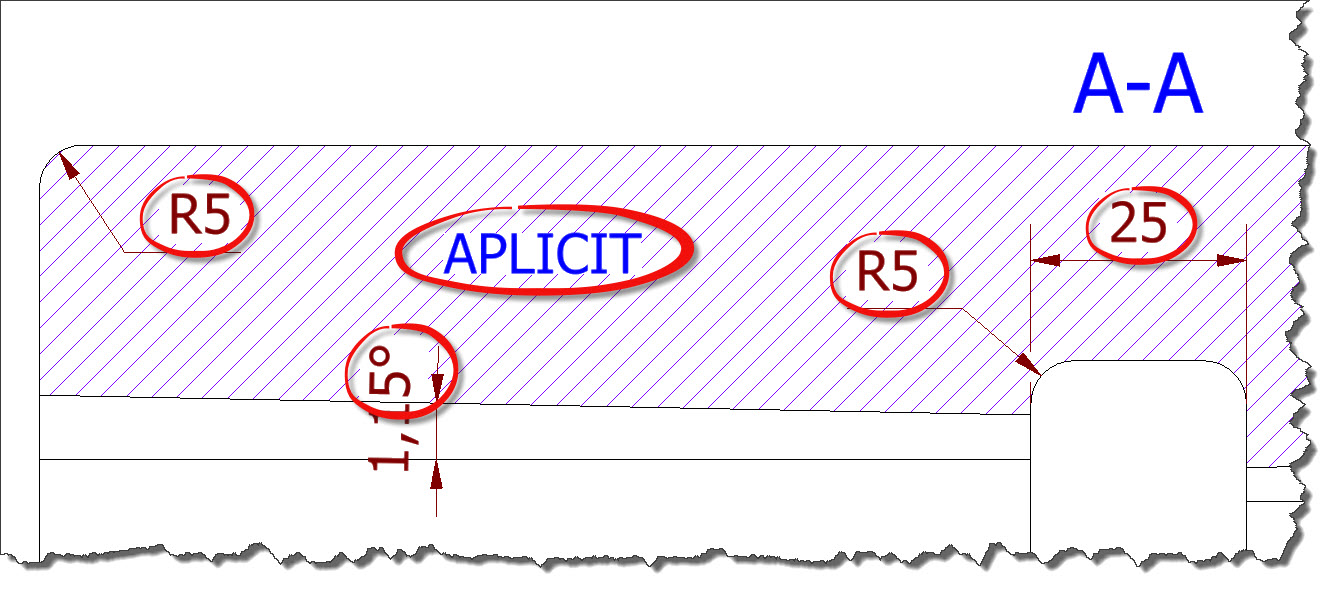

Vous obtiendrez ceci.

hachures autour des textes

Il faut ainsi modifier vos gabarits IDW ou DWG et les configurer avec cette même option active.

Ainsi les nouvelles mise en plan seront bien configurées.
