Moldflow : Utilisation du résultat trajectoire afin d’anticiper les défauts d’aspect
Le résultat trajectoire permet d’analyser la circulation de la matière dans la cavité.
On peut visualiser cette information sous la forme de lignes (ou de points) adossées à une valeur de vitesse.
Dans ce cas, on peut analyser les zones de recollement (via les traces) et les différences de vitesse entre les fronts (via les couleurs).

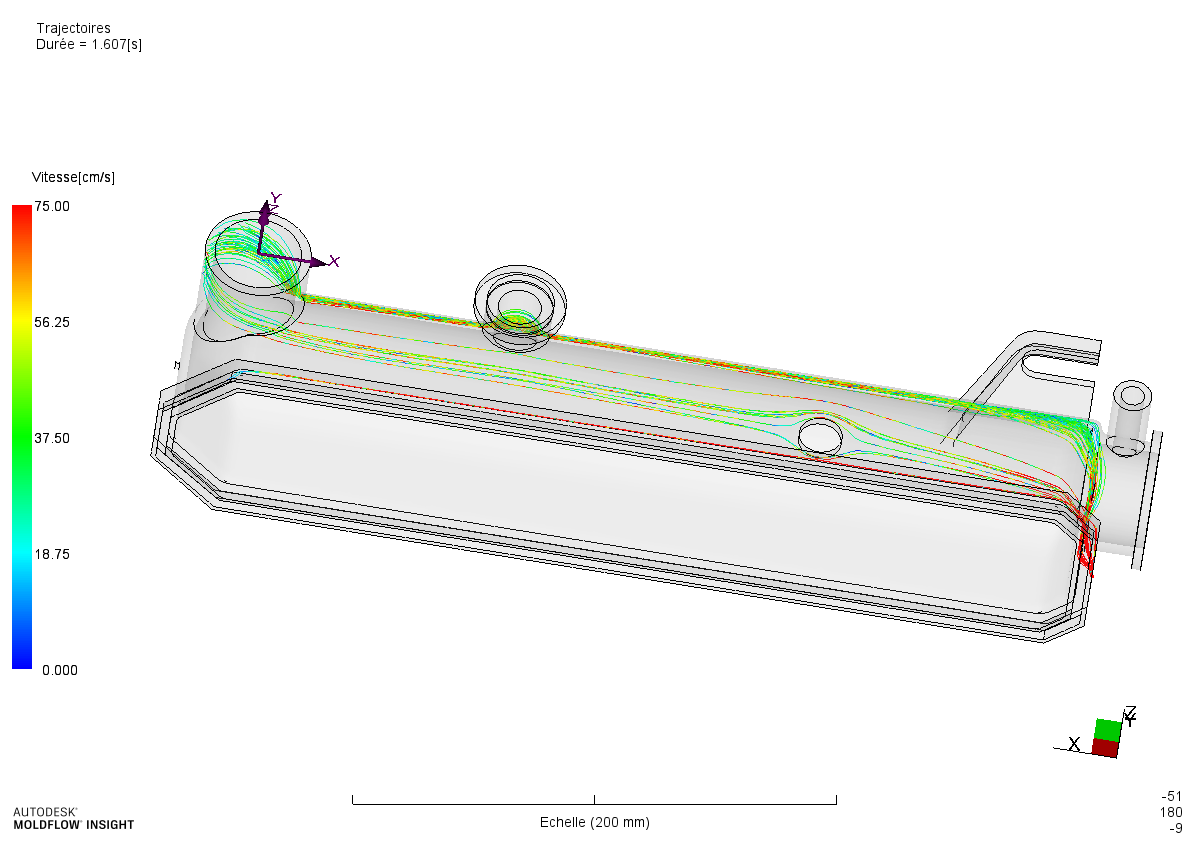

Dans l’exemple ci-dessous, au niveau de la zone entourée en rouge, on voit les variations dans l’orientation du front matière et la réunion des 2 fronts précédents ( en bleu/vert sur l’image).
Autre point intéressant : la possibilité de voir le chemin parcouru par le plastique pour atteindre une zone.
En effet, en sélectionnant le menu « terminant dans la zone concernée », on peut voir le chemin que prend la matière pour atteindre cette zone :
Cela permet de mettre en évidence les zones utiles pour le remplissage des parties critiques de la pièce et ainsi de savoir où faire les modifications éventuelles :
