AutoCAD LT et AutoCAD

Je vous invite à essayer depuis AutoCAD, cette fonction :  vues partagées, qui permet de simplifier les échanges et la compréhension sur un dessin, car moins d’explications à formuler au téléphone, ou par écrit dans un email.
Vos correspondants qui n’ont pas AutoCAD pourront ainsi afficher le dessin. Ils leur suffit d’avoir un compte Autodesk (gratuit).

Les données sont extraites du dessin et enregistrées  à un emplacement sécurisé dans le Cloud.
Cela permet de partager un dessin,  il suffit d ‘envoyer le lien vos correspondants.
Par défaut, la vue partagée arrive à expiration au bout de 30 jours.
Cette fonction est disponible dans AutoCAD et dans AutoCAD LT, depuis la version 2019.
-1- Le dessin est ouvert, cliquez sur l’onglet Collaborer puis sur l’icone Vues partagées.
vues-partag-icones_LT1
  depuis icone Vues partagées du ruban Collaborer :

AutoCAD 2019







Affiche la palette VUES PARTAGEES :
cliquez sur créer une nouvelle vue partagée  -> affiche case de dialogue : avec le nom (par défaut) reprend le nom du dessin.

vue_partage01



vue_partga01

depuis la case de dialogue : Partager la vue :
Choisir la vue uniquement ou tout le dessin :

Partager la vue uniquement :  partage qu’une partie objet du dessin
Partager la vue du modèle et toutes les vues de présentation :  tout le dessin (du mode OBJET ) et les présentations.

les options :

Créer des vues 2d uniquement : Limite la création de vues aux objets 2D.
Partager des propriétés d’objet : cochez permet d’obtenir les propriétés lors de l’affichage dans Autodesk Viewer, comme le calque d’un objet.

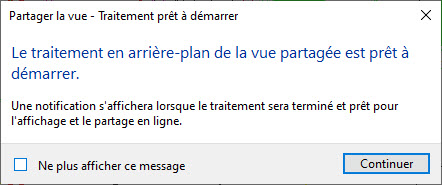

AutoCAD génère une copie sur le cloud, attendre cette info-bulle

vues-patage-creer1

On reçoit un email de confirmation de mise à disposition sur le cloud.
 vue-part-email
 vue-part-email2
clic sur le lien ouvre le dessin dans Autodesk Viewer :
Vues_part-03
Depuis les paramètres vous pouvez modifier :
Les paramètres de Navigation
  • inverser le zoom
  • modifier le thème sombre
 Vues-part-param1
Les paramètres d’Apparence:
Vues-part-param2

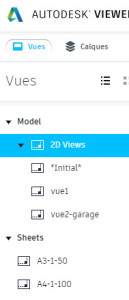

 Choisir une vue ou une présentation : cliquez sur Vues : accès aux vues et présentations du dessin
 vues-partages-vues
Gestion des calques : afficher ou pas un calque
vues-part-calques
Afficher les propriétés : et cliquez sur un objet
vues-part-proprietes

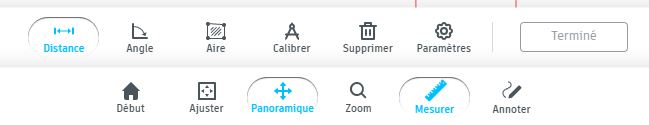

 On dispose d’outils de mesure : distance, aire
outils1
 On dispose d’outils d’annotation :  ajouter du texte une flèche un nuage
outils_annotation1
Cette fonction est présente dans d’autres logiciels de la gamme Autodesk  :  AutoCAD et LT, Revit, Advance Steel, Moldflow….
En espérant que cet article vous donne d’envie d’essayer cette fonction. A bientôt sur ce blog !
