AutoCAD : des réponses par Aplicit

AutoCAD : des réponses par Aplicit Bonjour, Vous trouverez ci-dessous des liens vers les articles sur AutoCAD et AutoCAD LT qui peuvent répondre à vos questions sur : Les nouveautés Des astuces sur des fonctions Des réponses à des problèmes rencontrés : interface,  dessin lent à ouvrir, problème de sélection… Informations et liens pour télécharger des correctifs ou service pack ou update. Vous en souhaitant bon usage ! Télécharger un produit, une mise à jour : accès à votre compte Autodesk  L’évolution d’AutoCAD les nouveautés, la mise à jour corrective : AutoCAD 2022 : Les nouveautés AutoCAD 2021 : Les nouveautés AutoCAD 2020 : Les nouveautés   –  mise à jour 2020.1       – correctif 2020.1.2 palette bloc AutoCAD 2019 : Les nouveautés    –  mise à jour 2019.1.2 AutoCAD 2018 : Les nouveautés     – mise à jour 2018.1 AutoCAD 2017 : Les nouveautés    – mise à jour 2017.1 AutoCAD 2016 :  Les nouveautés   – mise a jour 2016.1  AutoCAD 2015 :  les nouveautés    – mise à jour SP2  AutoCAD 2014 : les nouveautés   –  mise […]

Lire plus

AutoCAD : supprimer les objets parasites éloignés du dessin

Comment supprimer les objets parasites éloignés du dessin ? Sur un dessin, vous constatez une lenteur lors des zoom et déplacements panoramiques ? Vous avez utilisé la commande PURGER mais cela reste insuffisant? Lorsque vous faites un zoom à l’étendue (double clic sur la molette ) le dessin s’affiche en minuscule, comme une vue très éloignée ? Vous constatez la présence d’objets placés très loin du dessin ? AutoCAD affiche tous les objets présents, dont les objets très éloignés de la zone de travail ? Ces objets éloignés sont issus de manipulations malencontreuses :  bloc mal inséré, cotes de rayon, lignes issues de DECALER ou copier avec mauvaises cotes. Il faut supprimer les objets situés hors de la zone de travail, mais il est délicat voir impossible de les sélectionner. Les étapes  : -1- Gestion des calques : libérer, activer  et deverrouiller tous les calques. Astuce :  enregistrer un état de calque, vous pourrez le restaurer […]

Lire plus

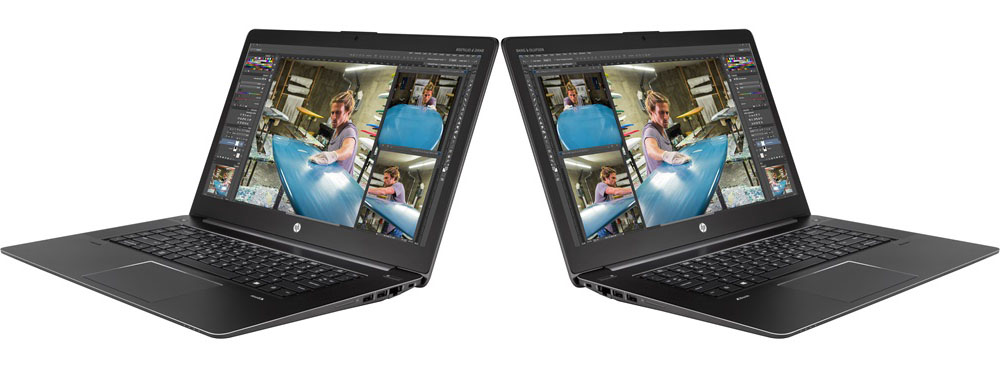

Problème d’affichage REVIT avec un écran 4K

Avant tout vérifiez si toutes les mises à jour sont installées: Windows update (Paramètres) pour le système d’exploitation et Application de bureau Autodesk (sur le bureau) pour les logiciels Autodesk. La mise à jour REVIT 2017.2 résout certains bugs d’affichage, mais vous pouvez rencontrer du texte tronqué par des tailles de cases moins hautes que la taille d’écriture.   une solution est d’aller dans le répertoire d’installation de REVIT: Clique droit sur l’icône REVIT, choisissez ouvrir l’emplacement de fichier: Cherchez le fichier revit.exe.manifest ,faites en une copie de secours, puis ouvrez le avec « bloc-note ». Cherchez la balise « dpiAware » et remplacer « true » par « false », enregistrez.   Relancez REVIT. Cela devrait résoudre ce problème.

Lire plus

AutoCAD les options pour gérer les calques des XREF

Dans AutoCAD, pour gérer les calques des xref, l ‘accès à l’option : conserver les modifications à changer : Dans les versions précédentes, (capture d’écran du haut) l’accès était dans Options puis onglet Ouvrir et enregistrer Suite à l’installation de la mise à jour AutoCAD 2018.1  : Options puis onglet Ouvrir et enregistrer : cette option est absente (capture du bas) : voir l’article sur la mise à jour en 2018.1      L’option se fait depuis le gestionnaire des calques : icone à droite   Sont regroupés les options : Conserver les remplacements de propriétés de calque xref : cette option existe depuis longtemps, l’accès à cette option est maintenant ici. Traiter les propriétés de l’objet en tant que Ducalque : Cette nouvelle option est intéressante pour avoir l’affichage des objets avec la couleur Ducalque et pas la couleur forcée (idem pour les autres propriétés) à bientôt sur ce blog !

Lire plus

Autocad : Comment retrouver l’affichage des hachures ainsi que les pointes de flèches ?

Autocad : Comment retrouver l’affichage des hachures ainsi que les pointes de flèches ? Si AutoCAD affiche : les pointes de flèches de cotation vide, polyligne avec largeur vide, et que les hachures ne sont pas visibles voir la capture d’écran ci-dessous :   Solution : activer le mode remplir au clavier saisir : REMPLIR (et valider) Commande : REMPLIR REMPLIR Entrez le mode [ACtif/INactif] : AC Terminer par régénérer l’affichage : au clavier saisir : RG (alias RG pour REGEN) Les hachures et les pointes des flèches de cotation sont visibles. à bientôt sur ce blog !

Lire plus

AutoCAD Accélération matérielle

AutoCAD Accélération matérielle Accélération matérielle active- inactive. Par défaut l’accélération matérielle est active sur AutoCAD et AutoCAD LT 2014 et 2015. Avec certains ordinateurs de configuration faible en vidéo il est préférable de désactiver l’accélération matérielle. Constat : des traits parasites s’affichent lors du déplacement de la souris Vous pouvez désactiver l’accélération matérielle : Depuis l’icone située sur la barre d’état, en bas à droite de l’écran AutoCAD : icone accélération matérielle.     On peut conserver l’accélération matérielle active et désactiver l’option Affichage des lignes lissées Clic droit sur l’icone: et cliquez sur Performances Graphiques..    ou accès depuis les options -> Onglet Système et cliquez sur Performances graphique           Au clavier : 3DCONFIG  (fonctionne avec AutoCAD et non avec LT ) :   Accélération matérielle : Active  : permet de contrôler tous les paramètres d’effets disponibles pour le pilote courant. Inactive : tous les paramètres d’effets sont désactivés. Affichage des lignes de lissage : […]

Lire plus

AutoCAD 2015 Aperçu de la sélection AutoCAD avec effet ou pointillés

AutoCAD 2015 | Aperçu de la sélection AutoCAD avec effet ou pointillés Vous trouverez ci-dessous les réglages par défaut d’AutoCAD 2015  sur l’aperçu de la sélection d’objets. Quand on place la souris sur un ou des objets,  par défaut AutoCAD 2015 affiche une surbrillance bleutée pas toujours appréciée, vous trouverez plus bas comment la remplacer par des pointillés.   Réglages par défaut : depuis les Options -> onglet Sélection     Aperçu : affiche les objets en surbrillance lorsque le curseur de la cible de sélection passe dessus Aperçu de la sélection : Lorsqu’une commande est active : affiche un aperçu de la sélection uniquement lorsqu’une commande est active et que l’invite Choix des objets est affichée (variable système SELECTIONPREVIEW). Lorsque aucune commande n’est active : affiche un aperçu de la sélection lorsque aucune commande n’est active (variable système SELECTIONPREVIEW). Aperçu de la commande : détermine si vous pouvez afficher un aperçu du résultat de la commande active. (Variable système COMMANDPREVIEW) Aperçu […]

Lire plus

Inventor 2014 Boîte de dialogue qui ne s’affiche pas

Inventor 2014 Boîte de dialogue qui ne s’affiche pas Vous essayez d’utiliser une fonction dans Autodesk Inventor, mais rien ne semble se passer et vous ne pouvez cliquer sur aucune boîte de dialogue. Si vous appuyez sur la touche Echap. vous reprenez « la main » mais cela se reproduit si vous essayez d’utiliser de nouveau cette fonction. Très certainement la boîte de dialogue pour la fonction que vous essayez d’utiliser se trouve hors de l’écran. Ceci arrive assez souvent quand une configuration video pour deux moniteurs a changé. ·   Lancer la commande qui pose problème ·   Appuyer simultanément sur la Touche ALT et la Barre d’espace du clavier  (ATL+Espace) ·   Appuyer sur la touche L (le l pour Déplacer) ·  Appuyer immédiatement n’importe laquelle des touches de direction (Flèches) Haute Basse Gauche Droite sur le clavier pour revoir la boîte de dialogue. ·  Finalement, déplacez votre souris sur la boîte de dialogue qui sera maintenant visible vous permettant de la glisser sur l’écran.

Lire plus
