Dans AutoCAD, pour gérer les calques des xref, l ‘accès à l’option : conserver les modifications à changer :
Dans les versions précédentes, (capture d’écran du haut) l’accès était dans Options puis onglet Ouvrir et enregistrer
Suite à l’installation de la mise à jour AutoCAD 2018.1  : Options puis onglet Ouvrir et enregistrer : cette option est absente (capture du bas) :

voir l’article sur la mise à jour en 2018.1



options_Calques_xref_2018.1

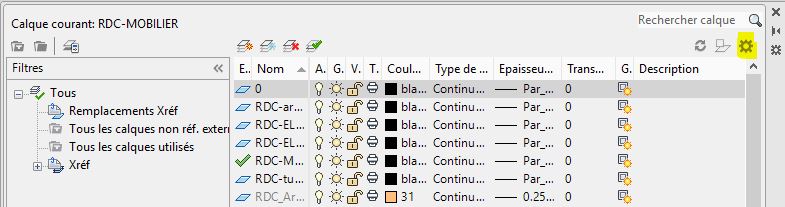

L’option se fait depuis le gestionnaire des calques : icone à droite

gestionnaire_calques1



acad_2018.1_xref_calque

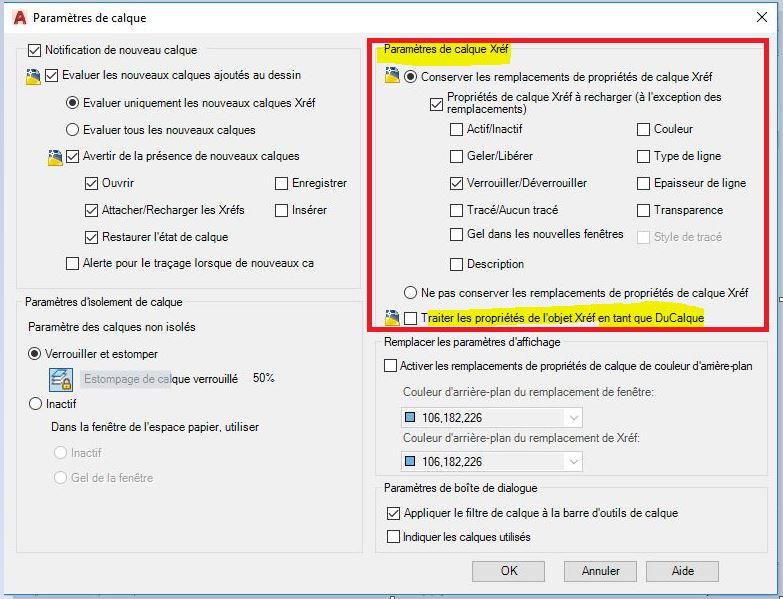

Sont regroupés les options :
Conserver les remplacements de propriétés de calque xref :
cette option existe depuis longtemps, l’accès à cette option est maintenant ici.

Traiter les propriétés de l’objet en tant que Ducalque :
Cette nouvelle option est intéressante pour avoir l’affichage des objets avec la couleur Ducalque et pas la couleur forcée (idem pour les autres propriétés)

à bientôt sur ce blog !
