Structure de nomenclature dans Inventor (Assemblage)

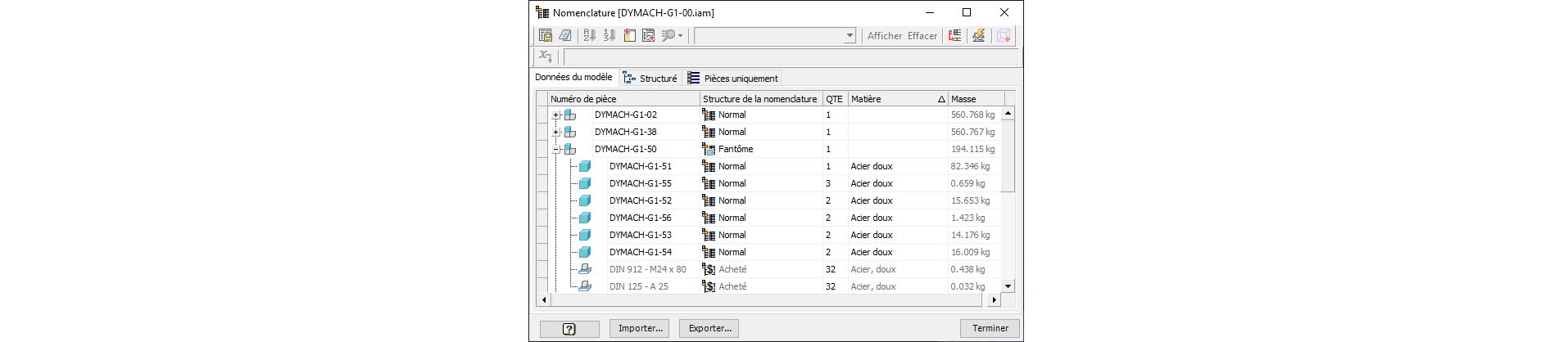

La structure de la nomenclature (BOM bill of materials) a toujours créé des interrogations. Cela tient en partie du fait qu’il existe 5 types de structure. Voici des informations afin de faire vos choix vers les bonnes structures pour vous et votre entreprise. Les 5 structures de nomenclature parmi lesquelles choisir sont: Normale, Indivisible, Acheté, Fantôme, Référence. Dans l’environnement d’assemblage, vous pouvez utiliser la commande Nomenclature située dans le panneau « Gérer » de l’onglet « Assembler ». Dans l’environnement de dessin, sélectionnez la vue de dessin ou la liste de pièces, cliquez avec le bouton droit et sélectionnez Nomenclature dans le menu contextuel. Dans ce tableau, il y a trois onglets, Données du modèle, Structuré et Pièces uniquement. La table de nomenclature peut être personnalisée et vous pouvez ajouter et supprimer des colonnes en fonction de vos besoins. Les « Données de modèle » montrent tous les composants contenus dans l’assemblage et vous permettent de manipuler certaines propriétés des composants à […]
