Création d’une étiquette de matériau dans REVIT

Voici la marche à suivre pour créer une étiquette de matériau dans un projet REVIT :

Tout d'abord créez une étiquette de matériau, si vous n'en avez pas dans votre projet, puis chargez la dans votre projet.

1/ Dans la famille .RFA

Pour créer une étiquette de matériau, il faut d'abord créer une annotation générique et non une étiquette.

• • Créer > Famille > Dossier "Annotations" > Catégorie "Annotation générique métrique" > Ouvrir

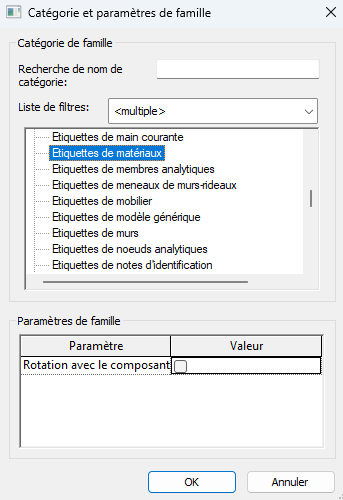

  • Modifier la catégorie de famille en étiquette de matériaux, de manière à avoir les paramètres de la catégorie associés

• • Créer un libellé

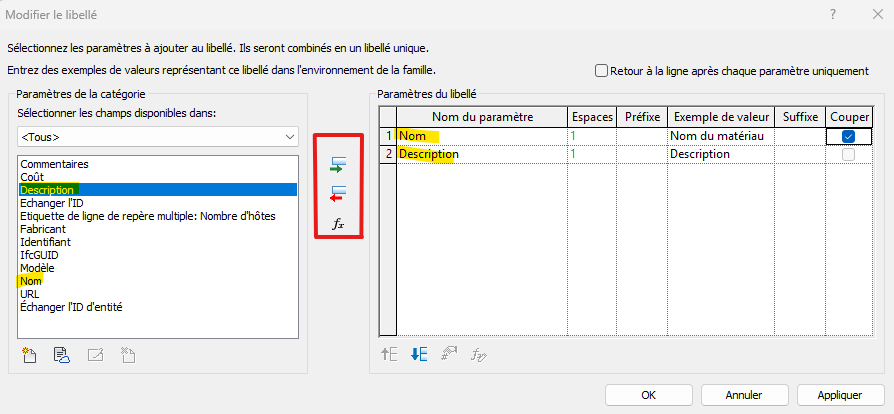

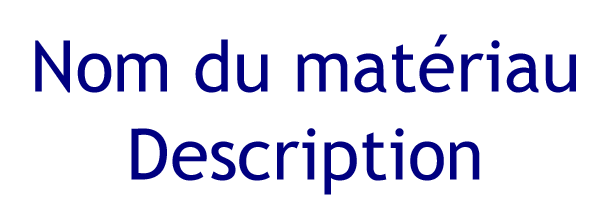

    Onglet Créer > Libellé > Choisir les paramètres désirés (Exemple : DESCRIPTION et NOM) et cocher "Couper" si vous souhaitez avoir les 2 libellés sur 2 lignes distinctes
•

• •  Si vous souhaitez créer une étiquette où vous voulez choisir entre plusieurs paramètres, il vous suffit de créer une étiquette avec 2 types.

• Tout d'abord, il faut créer 2 libellés : les paramètres DESCRIPTION et NOM

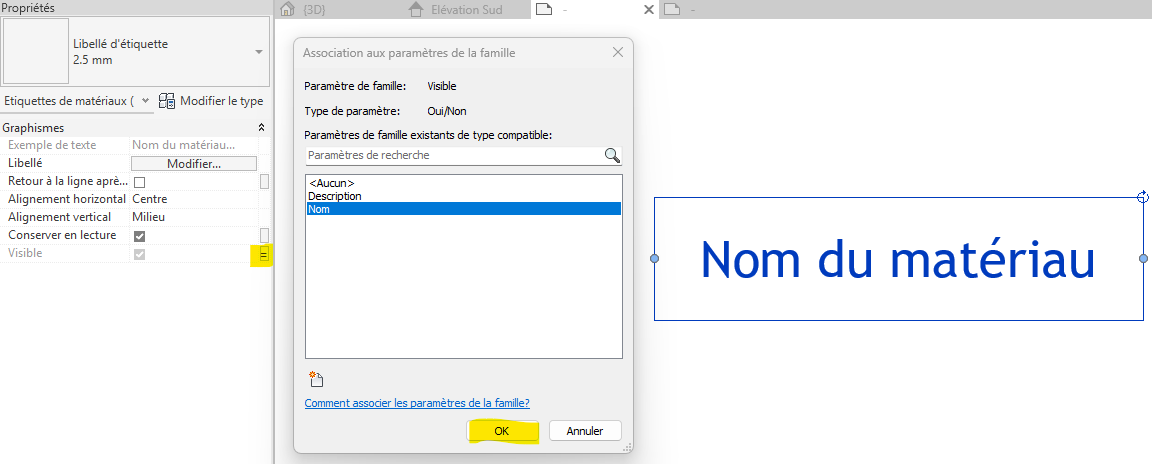

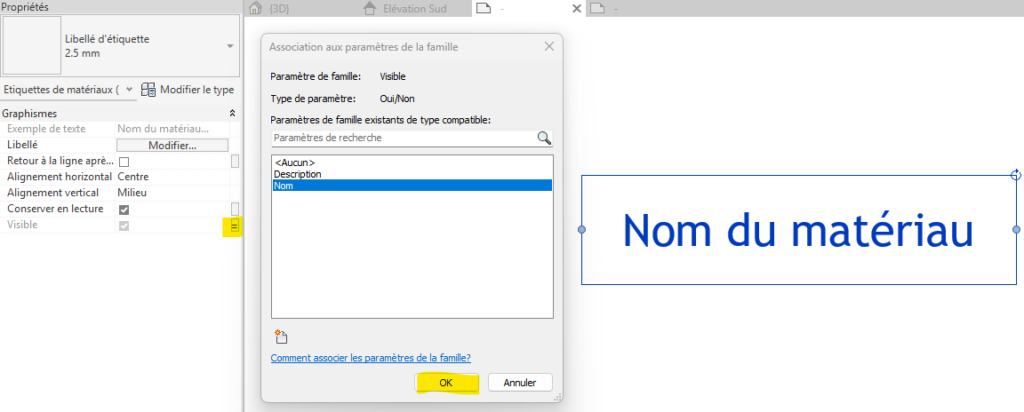

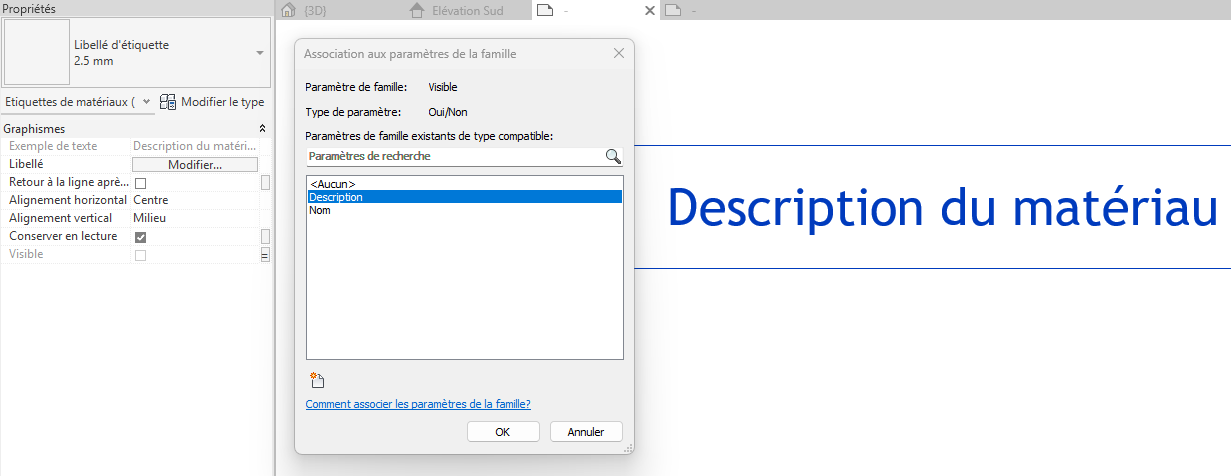

• Associez ensuite des paramètres de visibilité à chaque libellé créé

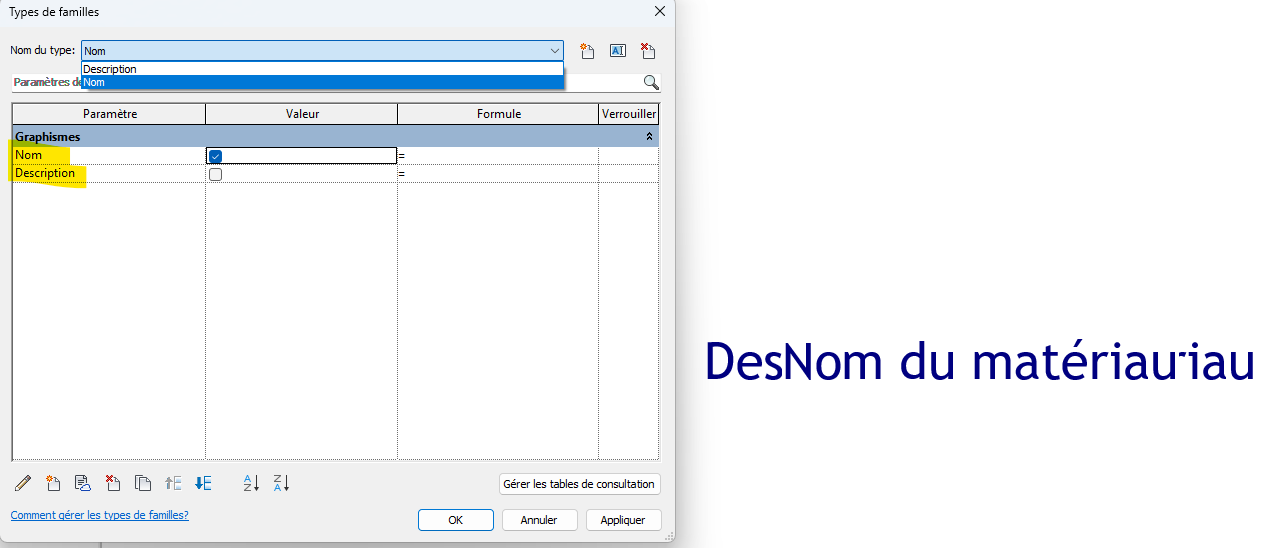

• Pour finir, dans la fenêtre "Type de famille", créez les types DESCRIPTION et NOM en cochant et décochant les paramètres de visibilités associés

2/ Dans le projet .RVT

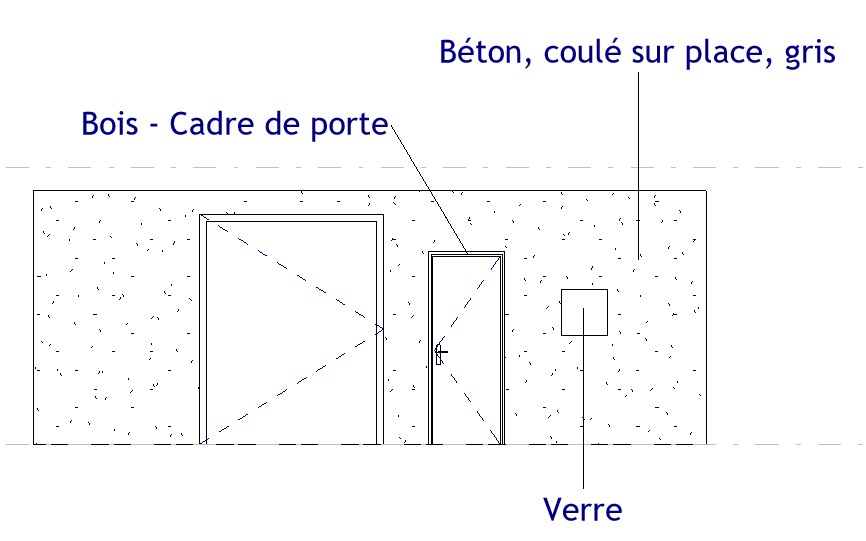

Une fois la famille d'étiquette chargée dans le projet, vous pouvez la placer

Faites attention de vous placer dans la bonne vue : Vues en élévation ou en coupe par exemple (et non vue 3D ou vue en plan)

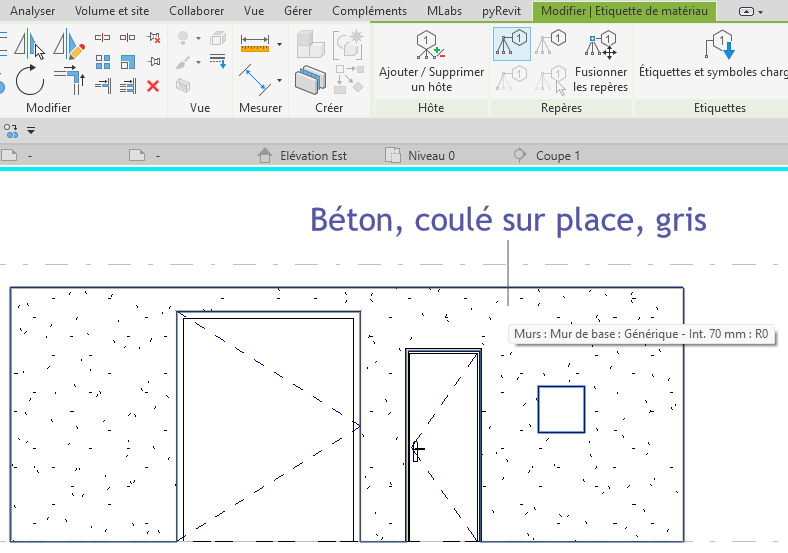

Onglet Annoter > Etiquette de matériau
