fusion 360

Fusion 360 permet, grâce à des outils dédiés, de reconstruire des géométries basées sur un fichier STL importé.

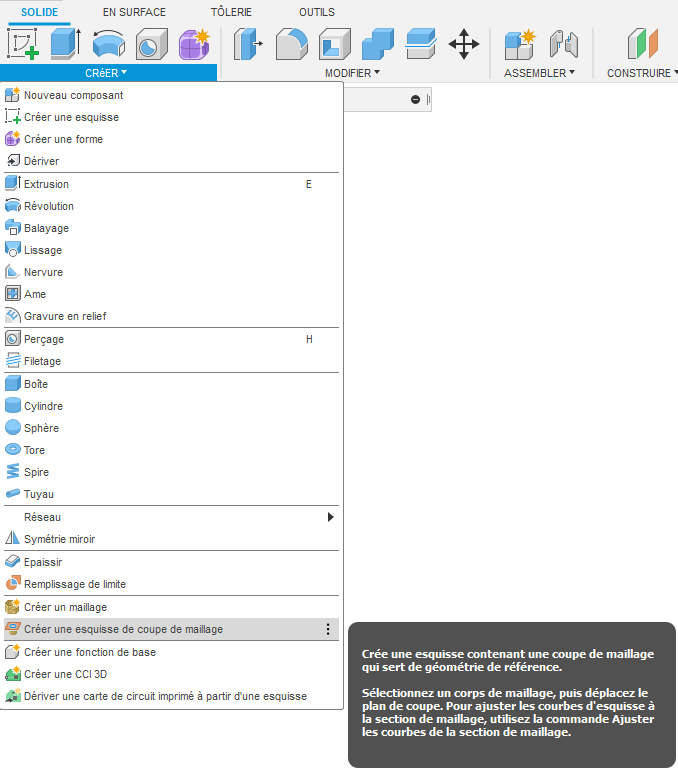

une fois le fichier STL importé, il suffit d’aller dans l’onglet « Solide » et de dérouler les fonctionnalités placées sous « Créer » pour avoir accès à « Créer une esquisse de coupe de maillage » :



coupe stl

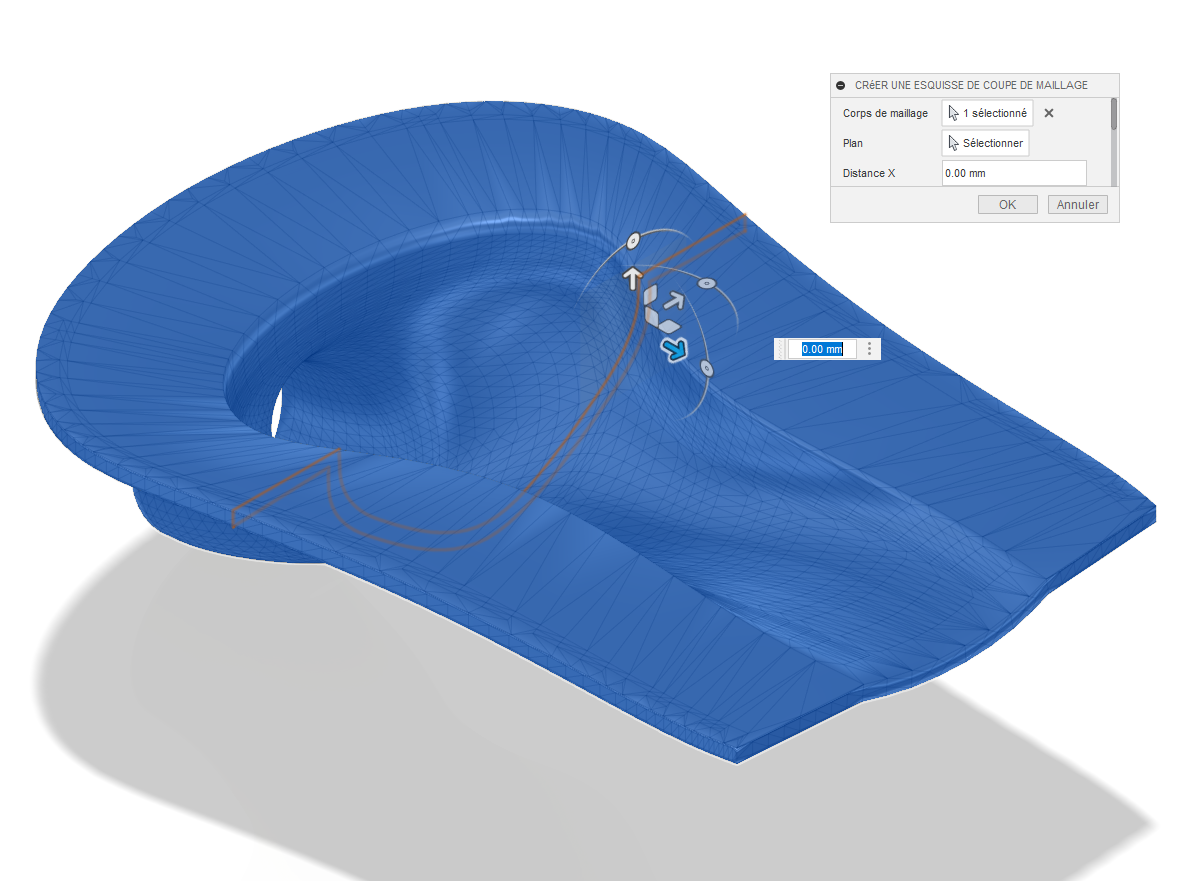

Fusion va ainsi créer une esquisse dans laquelle se trouvera une courbe d’intersection du maillage et d’un plan:

coupe stl2

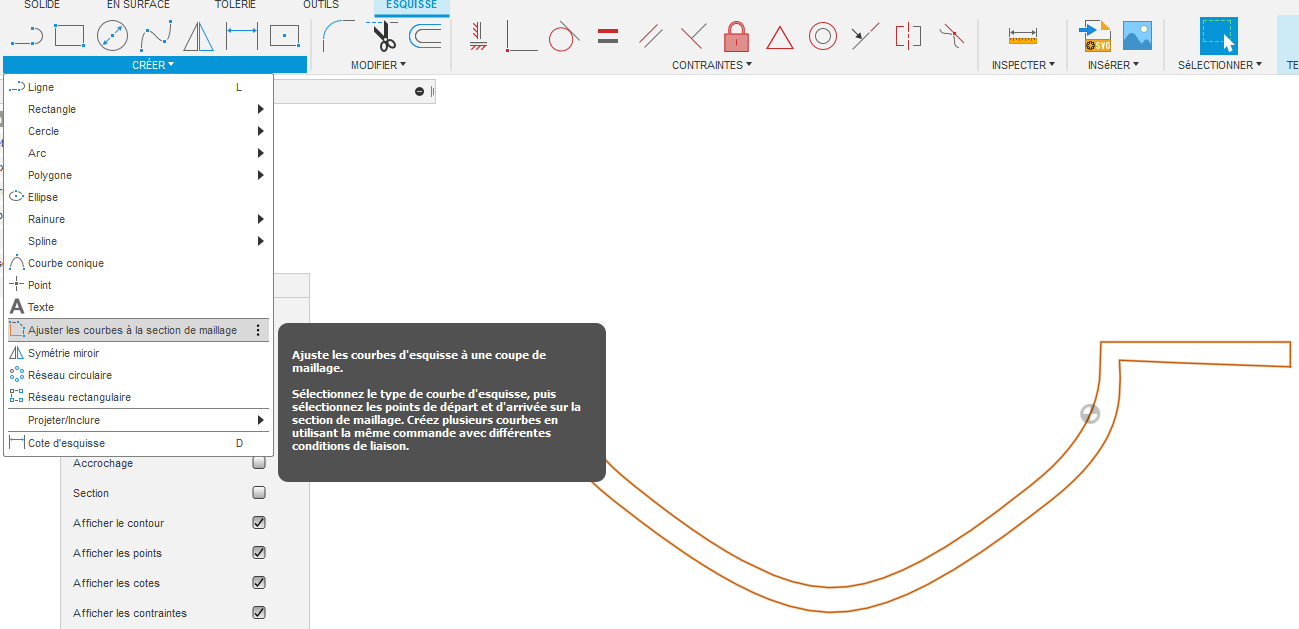

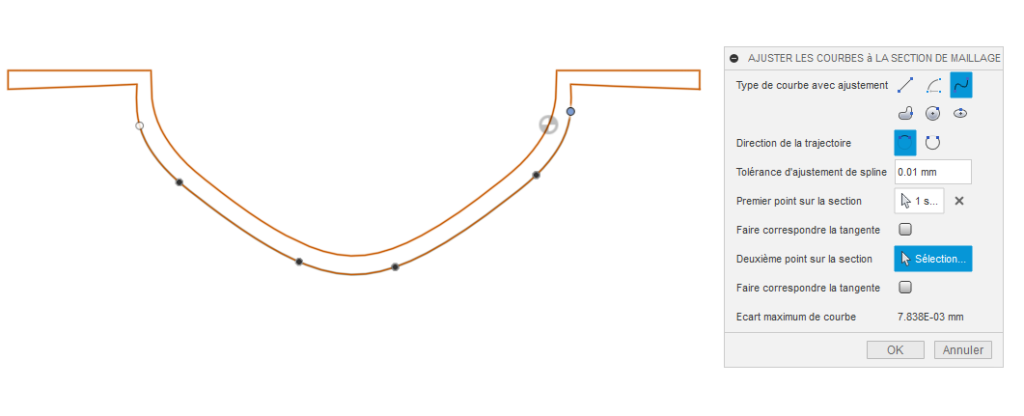

Ensuite, dans cette esquisse, la courbe va nous servir de support pour des éléments géométriques « standards »; pour cela, dans le mode esquisse il faut aller lancer la commande « Ajuster les courbes à la section de maillage »:



coupe stl3coupe stl5

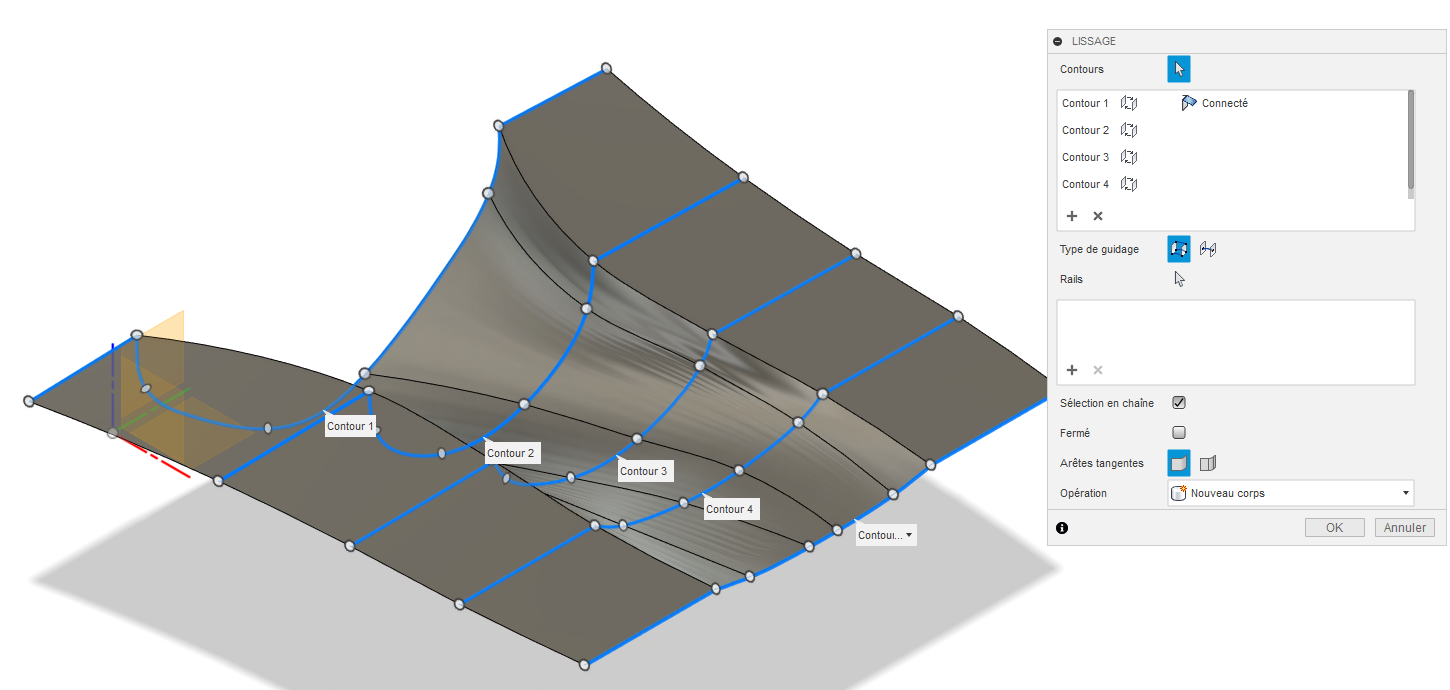

Une fois les courbes ajustées, on peut lancer une fonction ( solide ou surface) pour les relier entre elles :

coupe stl6



Toute la manipulation en vidéo ci-dessous:
