Etiqueter sa limite de propriété:

Dans un projet de construction, notamment pour les permis de construire, il est nécessaire de réaliser un « plan masse », sur lequel doit être représenté la limite de propriété du terrain à bâtir.

Il peut être fastidieux de coter chacune de ces limites de propriété : en effet, ces limites sont segmentées, souvent non parallèles au nord projet et au bâtiment, et parfois de formes arrondies.

Trois étiquettes pourront être utiles aux annotations des limites de propriétés :

  • Etiquette de limite de propriété - Rayon.rfa
  • Etiquette de limite de propriété.rfa
  • Etiquette de propriété.rfa

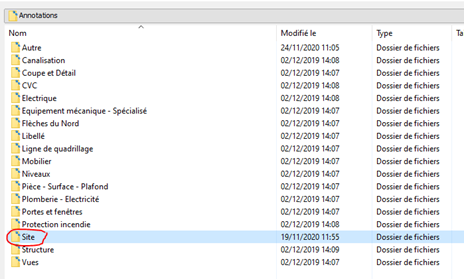

Ces étiquettes se trouvent dans la bibliothèque Autodesk des familles Revit (Annotations/Site):



























Elles permettent d’annoter automatiquement les longueurs et rayons de chaque segment de limite de propriété, ainsi que le nom et la surface de la propriété.





































Nota :

Utiliser la fonction « Tout étiqueter » de l’onglet « Annoter » pour poser automatiquement ces étiquettes
