Lors de l'importation de fichiers type ".stp / .igs / .sat ...", venant d'autres logiciels CAO, il est important de vérifier l'intégrité de ceux-ci afin qu'ils ne puissent pas nuire dans une utilisation future.

Pour cela, procéder comme suit:

Ouvrez le fichier ".stp / .igs / .sat ..."

Vérifier d'abord si des erreurs existent en tapant au clavier: CTRL+F7

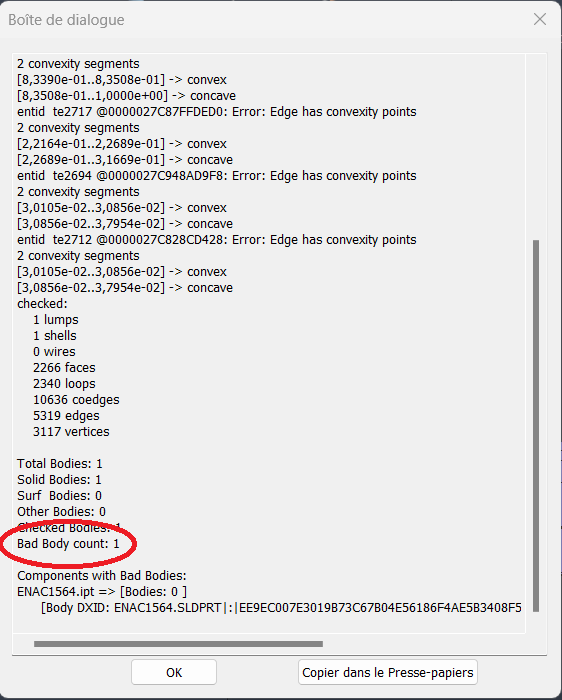

Une liste s'affiche. Aller en bas de cette liste et vérifier les "Bad Body count"

Si le compteur n'est pas à "0", procéder comme suit:

Aller dans le navigateur, faites un CLIC DROIT --> Réparer les corps

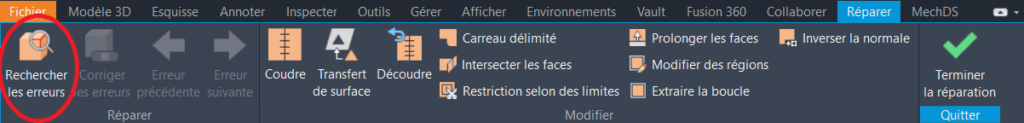

Une nouvel onglet apparait "Réparer".

Faites "Rechercher les erreurs". Cliquer sur "Sélectionne tout" et faire OK.

Cliquer sur "Corriger les erreurs"

Si cette action n’aboutis pas, procéder comme décris ci-dessous:

La fenêtre de "Recherche des résultats d'erreur" vous indique si votre pièce a besoin d'une réparation.

Cliquer sur "Incertitude de modélisation" et faites un Clic droit "Corriger l'erreur"

Un zoom graphique est effectué sur l'erreur sélectionnée.

Une mini-barre d'outils apparait et 3 choix se présentent à vous (De gauche à droite) :

1 - Corriger l'erreur (Recommandée) / Une tolérance de 0.01mm est indiquée par défaut, mais pouvez modifier cette valeur.

2 - Remplacer par le carreau délimité de la tangente (A utiliser si le choix 1 échoue).

3 - Supprimer la face (A utiliser si les 2 premiers choix ont échoué).

Répéter cette opération sur toutes les incertitudes de modélisation présentent.

Répéter la commande CTRL+F7

Votre import est désormais sain !!!
