Avec l'avènement du BIM, de plus en plus de projet demandent que les maquettes soient coordonnées entre-elles (géoréférencement, coordonnées partagées) grâce à une maquette de référence.

Voici en quelques étapes la manière la plus simple de réaliser cette opération :

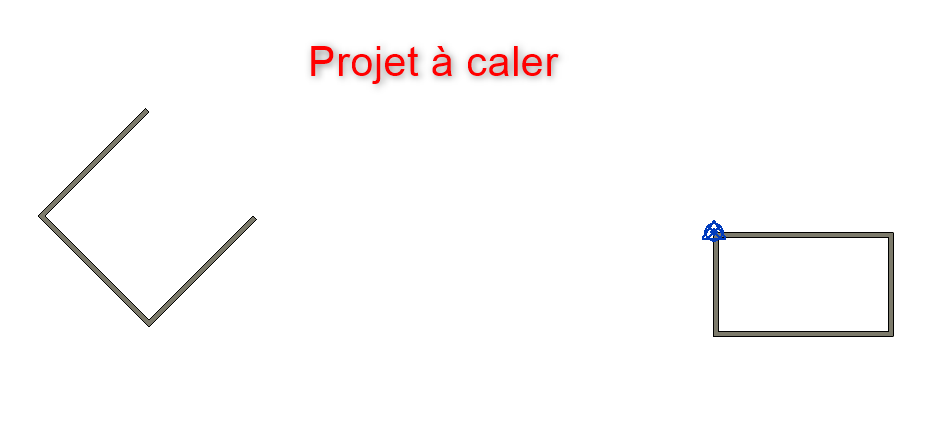

Étape 1 : Lier le "projet référence" au "projet à caler"

Étape 2 : Repositionner le "projet de référence" par rapport au "projet à caler" en déplaçant le lien (Utiliser "Déplacer", "Aligner", "Rotation")

Etape 3 : Importer les coordonnées partagés du lien "Projet Référence":

Puis cliquer sur le lien "Projet Référence" :

Une fois sélectionné, le point de topographie du "projet à caler" va se déplacer sur celui du "projet référence".

NB: Il se peut que les points de topographie ne se superposent pas dans certaines circonstances mais cela n'a pas d'influence sur le résultat final.

Les projets partagent désormais le même système de coordonnée et le "projet à caler" a récupéré les bonnes coordonnées par rapport au "Projet Référence".

Voici le résultat si on lie le "projet à caler" dans le "projet référence" à l'emplacement partagé :
