Les meneaux proposés par défaut ont des profils simples qui s'adaptent à une représentation graphique simple.

Pour une représentation plus fidèle à la réalité ou pour des question de métré il est possible d'en créer sur mesure en utilisant le gabarit de famille "Profil métrique-Meneau.rft" puis de créer un meneau avec ce nouveau profil.

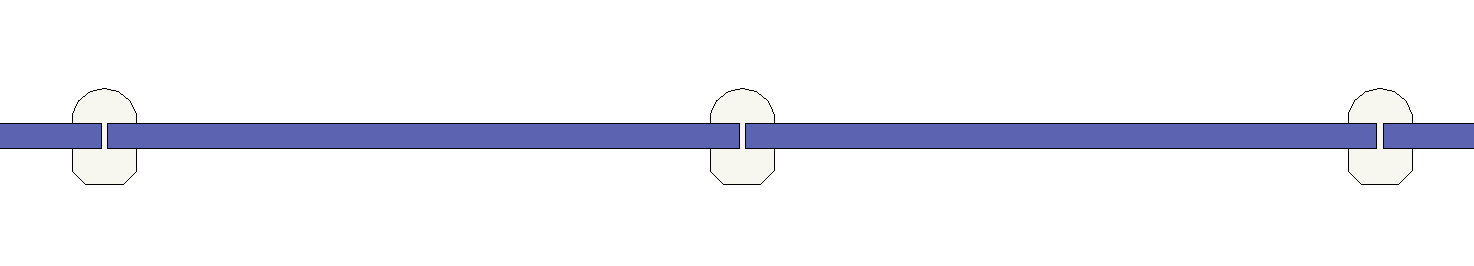

Lors de la création de ce profil, on peut faire en sorte que les panneaux s'encastrent dans le profil.

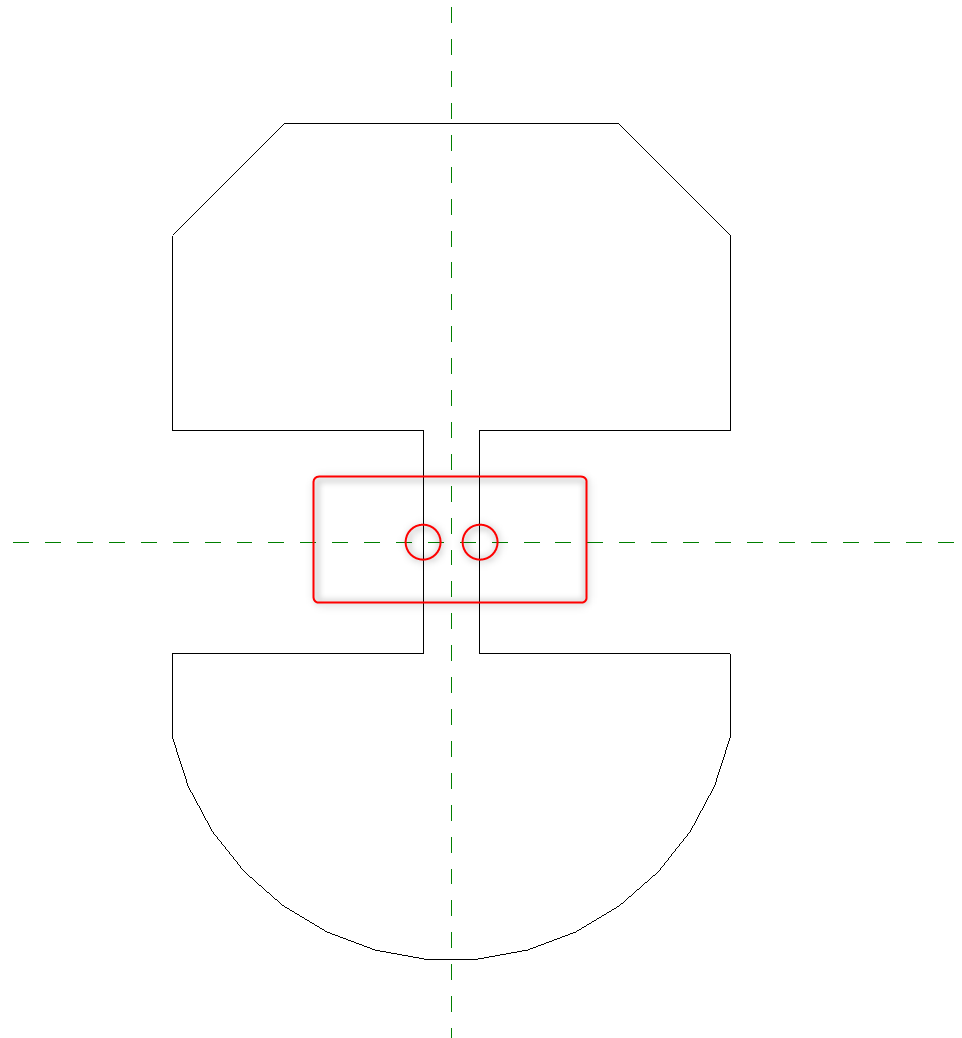

Outre les règles de création normale d'un profil (une suite de segment qui forme une seule boucle fermée), l'espace entre panneau va être déterminée avec le croisement du profil au droit du plan de référence horizontal du panneau.

Quelques remarques :

Il faudra mettre en adéquation les dimensions du profil pour se placer correctement au niveau des panneaux pour éviter des chevauchements.

Il n'y pas d'espace libre entre le panneau et le meneau possible (sauf si cet espace est prévue dans un panneau chargeable)
L'espace entre 2 panneaux ne peux pas être égal à 0 si un meneau est en place (le profil du meneau devant être continu sauf si le meneau n'est que d'un coté du mur)
