Contrôle de l’estompage des XREF dans Autocad

Il est possible de contrôler la valeur de l’estompage de vos références externes.

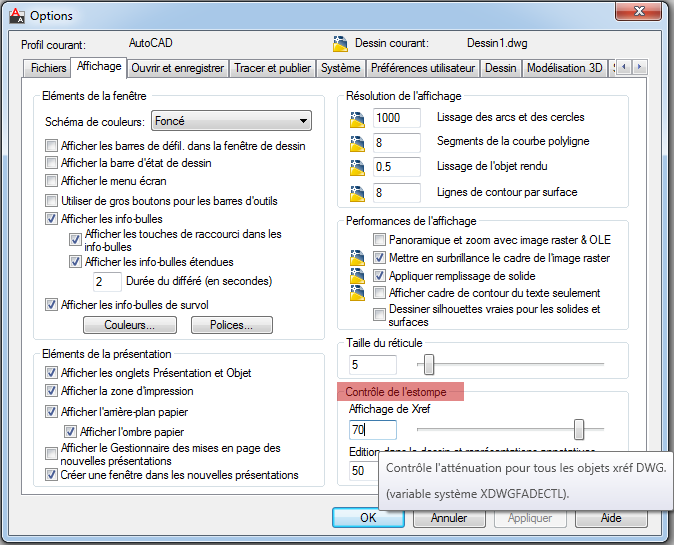

Cette valeur se trouve dans les options d’Autocad, dans l’onglet « Affichage ». Elle est aussi contrôlée par la variable système « XDWGFADECTL »

C’est une variable système qui est comprise entre -90 et 90.

Lorsque XDWGFADECTL est définie sur une valeur négative, la fonction Estompage de Xréf n'est pas activée, mais le paramètre est enregistré pour pouvoir passer à cette valeur en changeant le signe.

Lorsque « XDWGFADECTL » est défini sur une valeur nulle, les références externes ne sont pas estompées.

Attention, il existe 2 types de variables dans Autocad. Celle qui est relative au dessin dans lequel vous travaillez et celle relative au logiciel.

On peut différencier ces 2 types de variables avec le symbole présent en regard des valeurs proposées dans la boite de dialogue des options :
