Attachement d’un mur d’échiffre sous tous types d’escalier

Dans deux articles précédents, on vous présentait comment attacher un mur sous un escalier droit ou courbe.

Voici une autre méthode pour réaliser ce mur, sans utiliser un sol (In-Situ)

Prenons le cas d’un mur courbe.

Comme l’avait stipulé Nicolas R., « un mur ne peut s’attacher qu’à un plan de référence, un sol, un plafond, un toit…mais pas un escalier. »

Voyons cette nouvelle méthode.

Nous avons un escalier courbe, avec un mur allant, par exemple, du niveau 0 au niveau 1.

Nous allons créer un vide par extrusion via un « Composant In-situ »

Choix de la catégorie « Mur »

On va créer un « Vide par raccordement par chemin »

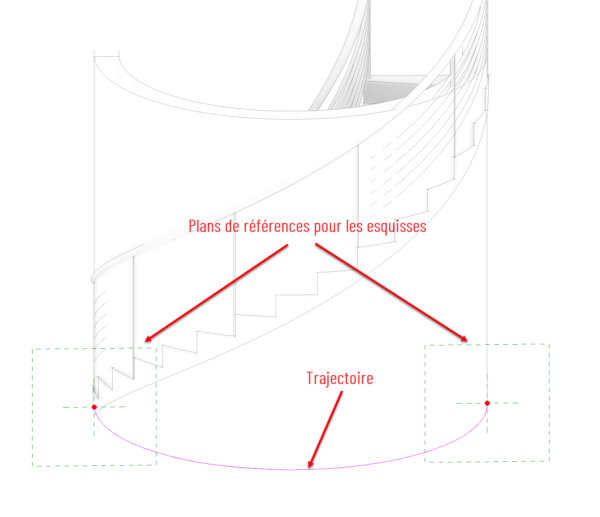

On vient modéliser la trajectoire.

Puis les esquisses.

Ce qui nous donne.

Il ne reste plus qu’à « Couper » les deux géométries.

Voilà, à bientôt sur notre blog Aplicit ! 😉
