Comment attacher un mur à la sous-face d’un escalier sur Revit

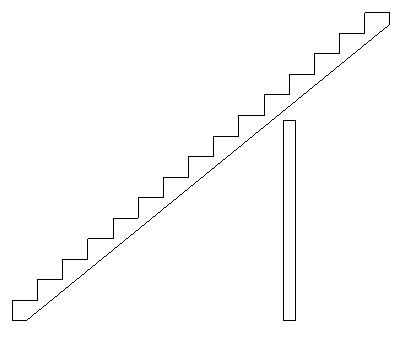

Dans nos modélisations nous avons souvent besoin de faire venir un mur en sous-face d'un escalier mais il n'est pas possible d'attacher le haut d'un mur à la sous-face de l'escalier (le haut d'un mur ne s'attache qu'à un toit, une dalle ou un plafond).

Il existe cependant une astuce très simple pour obtenir une finition nette.
Il suffit d'utiliser un plan de référence.

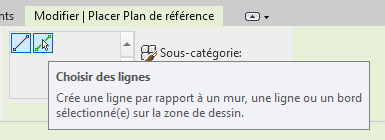

Lancer la commande Plan de référence, sélectionner Choisir les lignes.

Sélectionner la sous-face de l'escalier et verrouiller.

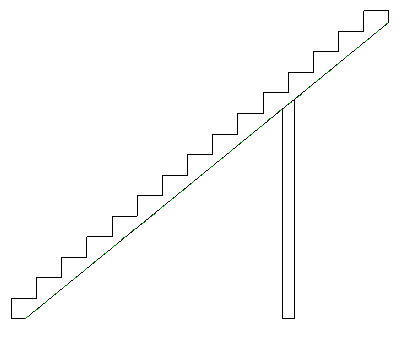

Sélectionner le mur, cliquer sur Attacher haute/bas. Sélectionner le plan de référence.

Si vous déplacez l'escalier, l'attachement suivra. En revanche, si vous modifiez la pente, il faudra ré-aligner le plan de référence.

A bientôt sur le blog Aplicit !
