REVIT changer la couleur d'un coude non conforme

Il est possible de changer la couleur des coudes non conforme à la charte de votre entreprise.

Nous allons utiliser les "Paramètres Partagés" et "les filtres de visualisations".

Les angles de coudes standards sont 90°, 60°, 45°, 30° et 15°

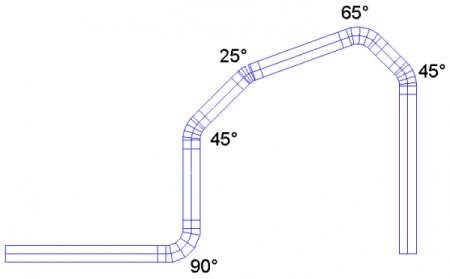

Nous voyons ici que la couleur des différents coudes est identique.



Double clic sur un des coudes

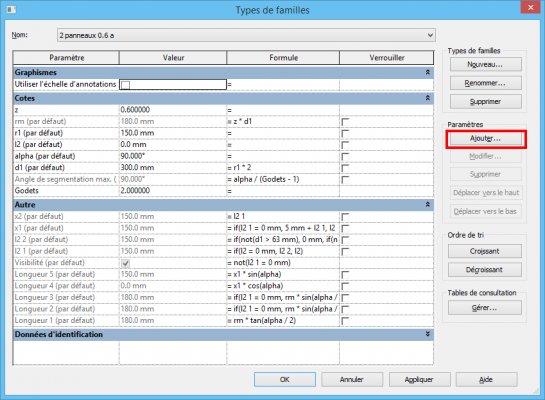

Ajout d'un "Paramètre partagé" dans les "Types de familles"











Voici la formule que vous pourrez adapter:  (or((alpha=15°),(alpha=30°),(alpha=45°),(alpha=60°),(alpha=90°)))

On charge le coude dans le projet en choisissant de "Remplacer la version existante et ses valeurs de paramètres"

Nous allons, maintenant, créer un filtre pour appliquer les valeurs du paramètre partagé.

Dans les propriétés de la vue, ou en tapant le raccourci VV













Nous devons ajouter le paramètre partagé pour créer le filtre



 Création du filtre avec le paramètre partagé



Configuration de la règle de filtrage







































 Nous obtenons.

 Ne pas oublier de créer un filtre de vue pour pouvoir l’affecter aux vues concernées
