REVIT changer la couleur d’un coude non conforme

Il est possible de changer la couleur des coudes non conforme à la charte de votre entreprise.

Nous allons utiliser les « Paramètres Partagés » et « les filtres de visualisations ».

Les angles de coudes standards sont 90°, 60°, 45°, 30° et 15°

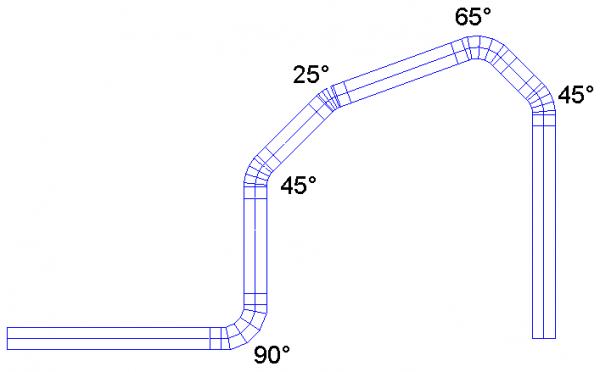

Nous voyons ici que la couleur des différents coudes est identique.

REVIT changer la couleur d'un coude



Double clic sur un des coudes

REVIT changer la couleur d'un coude

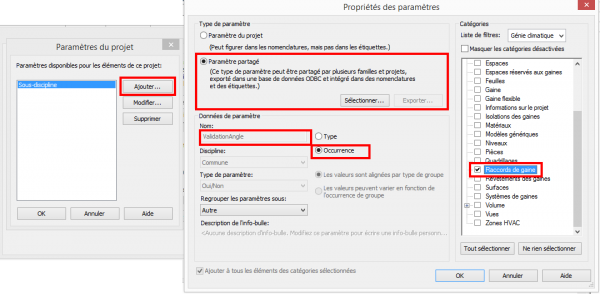

Ajout d’un « Paramètre partagé » dans les « Types de familles »

REVIT changer la couleur d'un coude











REVIT changer la couleur d'un coude

REVIT changer la couleur d'un coude

REVIT changer la couleur d'un coude

Voici la formule que vous pourrez adapter:  (or((alpha=15°),(alpha=30°),(alpha=45°),(alpha=60°),(alpha=90°)))

On charge le coude dans le projet en choisissant de « Remplacer la version existante et ses valeurs de paramètres »

Nous allons, maintenant, créer un filtre pour appliquer les valeurs du paramètre partagé.

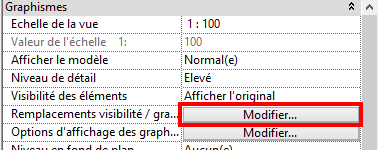

Dans les propriétés de la vue, ou en tapant le raccourci VV

REVIT changer la couleur d'un coude

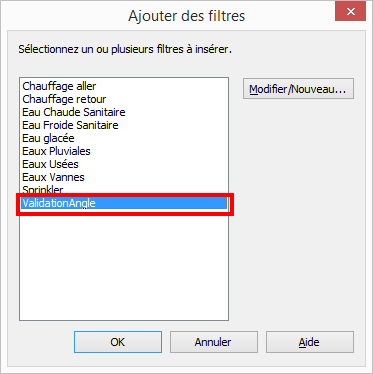

Nous devons ajouter le paramètre partagé pour créer le filtre

 REVIT changer la couleur d'un coude

REVIT changer la couleur d'un coude

 Création du filtre avec le paramètre partagé

REVIT changer la couleur d'un coude     REVIT changer la couleur d'un coude

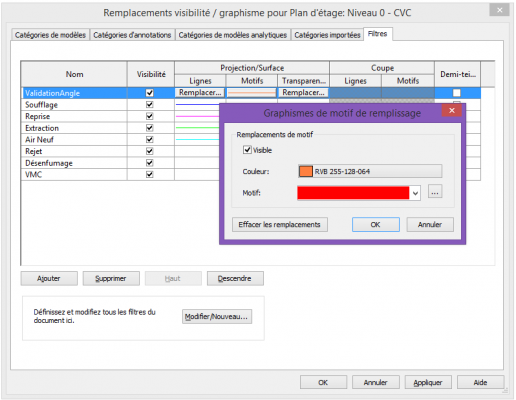

Configuration de la règle de filtrage

REVIT changer la couleur d'un coude















REVIT changer la couleur d'un coude

























REVIT changer la couleur d'un coude

 Nous obtenons.

REVIT changer la couleur d'un coude

 Ne pas oublier de créer un filtre de vue pour pouvoir l’affecter aux vues concernées
