Affichage des arrêtes de dalle sur Archicad

Archicad 23 possède une nouvelle fonction qui permet de choisir quelle représentation nous voulons pour les arrêtes communes entre 2 dalles.

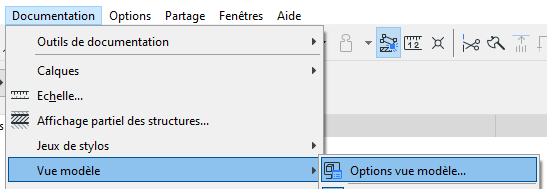

Activez les Options Vue Modèle
Capture1

Capture2

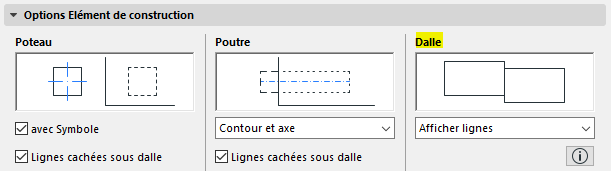

Dans les options des éléments de construction, on trouve 3 possibilités d’affichage des arrêtes communes :

Capture4

Afficher les lignes : les arrêtes adjacentes ont la même représentation que les arrêtes du pourtour
Capture9
Masquer les lignes
Capture8
Utiliser lignes cachées : le stylo et le type de ligne sont définis dans les propriétés de la dalle. Si le stylo/type de ligne sont différents, c’est l’ordre d’affichage des dalles qui donnera la priorité à l’un ou l’autre.
Capture6
Capture7

2 conditions sont nécessaires pour que l’option fonctionne :
– que les dalles aient le même niveau supérieur
– que les dalles aient le même matériau.

A bientôt sur le blog Aplicit !
