Aide aux accroches dans Revit

A/Astuce pour aligner le centre d’un cercle

Dans la création de famille, on a souvent besoin d’aligner un cercle ou un arc de cercle sur un plan de référence mais on ne peut pas « capter » le centre du cercle/de l’arc.

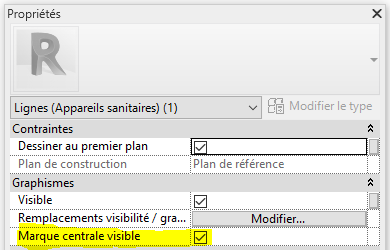

Pour pouvoir accrocher le centre il suffit de cocher « Marque centrale visible » dans les propriétés du cercle/de l’arc.

Capture
CaptureB

B/ Astuce pour capter une intersection parmi plusieurs lignes/plans

Lorsque plusieurs intersections de lignes et extrémités de lignes se superposent, il va être difficile de capter une intersection car Revit va proposer en priorité les extrémités des lignes.

Capture1
Capture2

Pour remplacer les paramètres d’accrochage de manière temporaire, vous avez 2 possibilités :

 1/ Les raccourcis clavier : taper SI au clavier pour que l’accroche aux intersections devienne prioritaire.

Capture3

Voici les raccourcis clavier les plus utiles pour remplacer d’autres paramètres d’accrochage :
– Extrémité : SE
– Milieu : SM
– Centre : SC
– Tangente : ST.

 2/ Clic droit à la souris après avoir sélectionné l’outil.

Capture4

A bientôt sur le blog Aplicit !
