ARCHICAD Améliorer la gestion des ouvertures en rénovation

Dans Archicad, une ouverture ne peut être contenue que dans un seul mur.
Or, lorsqu’on travaille sur un projet de rénovation on se retrouve fréquemment dans le cas où on doit rajouter une couche d’isolant aux murs existants.

2 solutions :
- Soit créer un mur composite intégrant la nouvelle couche d’isolant et utiliser ce mur à l’endroit de la fenêtre pour qu’elle perce toutes les couches. Mais cette solution est peu adaptée à la rénovation car sur le plan de démolition, le mur existant sera indiqué comme démoli alors que ce n’est pas le cas.
- Soit ajouter un mur composite à côté du mur existant avec uniquement la couche d’isolant et placer la fenêtre dans un des murs et une baie libre dans l’autre.

Une astuce pour avoir une baie libre avec les mêmes dimensions que la fenêtre en 1 clic :

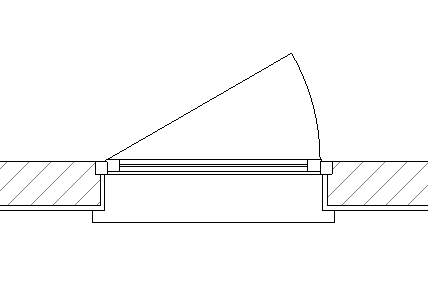

Etat existant :
Capture1

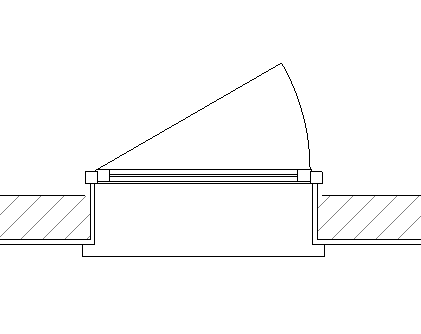

Remplacement de la fenêtre pour accueillir une isolation de 100mm :
Capture2

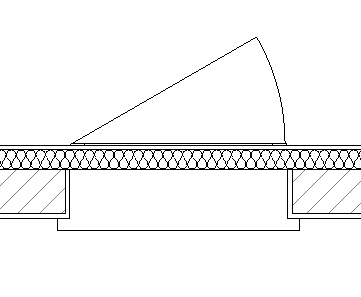

Doublage avec un mur composite épaisseur 100mm :
Capture3

Utiliser l’outil « Prendre les paramètres »
Capture

Cliquer sur la fenêtre puis cliquer sur la flèche à côté du nom de la fenêtre => Sélectionner « Utiliser une baie libre »
Capture4

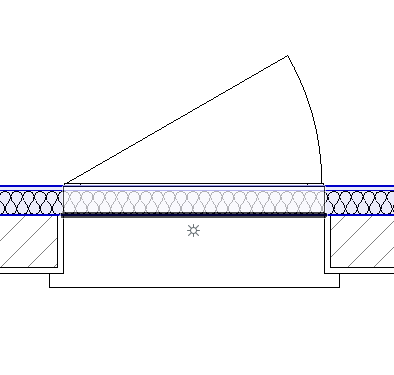

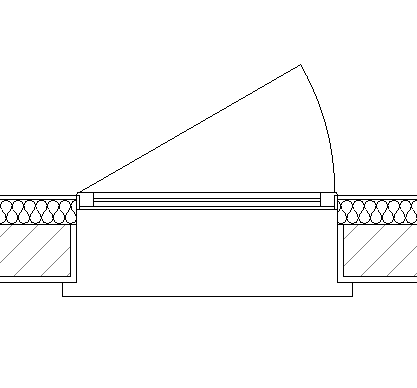

Placer la Baie libre qui aura conservé les dimensions de la fenêtre dans le doublage
Capture5
Capture6

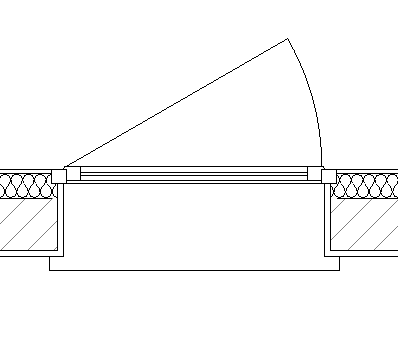

Mettre le doublage en arrière-plan
Capture7

Ne pas oublier de modifier les 2 ouvertures en cas de changements car elles ne sont pas liées.

A bientôt sur le blog Aplicit !
