AutoCAD : dessin et unités

Attention aux système d’unité : métrique ou anglo-saxon.
Cet article car je constate que beaucoup de dessins sont en pouces ou en system anglo-saxon, une faute d’attention de l’utilisateur qui peut générer perte de temps…

Pour un nouveau dessin,

Si aucun gabarit Entreprise n’existe alors voir ci-dessous :
Choisir un gabarit avec des unités correctes, dans la liste des gabarits installés par défaut :
Pour AutoCAD choisir : acadiso.dwt  et/ ou pour AutoCAD LT choisir : acadltiso.dwt

Ainsi le nouveau dessin est en système métrique en millimètre .
Si vous utilisez acad ou acdlt il sera en pouces !



AutoCAD dessin et unités



Pour un dessin existant vérifiez :
la commande, à saisir au clavier :  MEASUREMENT et répondre 1

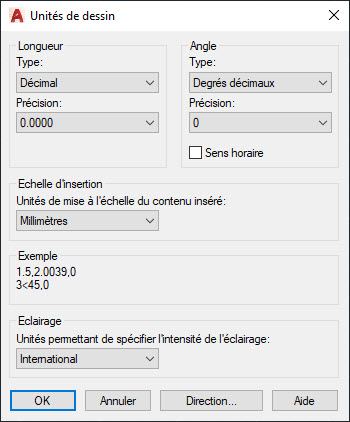

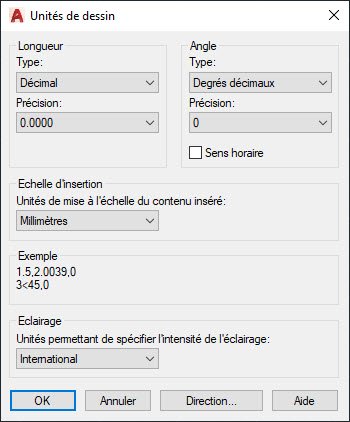

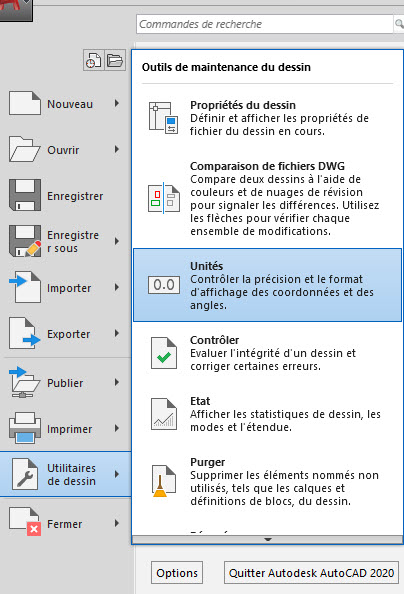

la commande UNITS et choisir millimètre ou centimètre ou mètre.

AutoCAD dessin et unités









AutoCAD dessin et unités



AutoCAD utilisera :
pour les types de lignes : ACADISO.LIN
pour les hachures le motif dans : ACADISO.PAT
l’insertion de bloc prend en compte l’unité du dessin.

à bientôt sur ce blog !
