Bibliothèque d'apparence RAL pour Inventor

Si vous souhaitez étendre les styles d'apparences et les utiliser pour modifier les apparences de vos composants pour une meilleure visibilité dans les présentations d'assemblage ou de conception, vous pouvez utiliser la palette de couleurs RAL.

Les couleurs RAL sont considérées comme l'une des normes mondiales.

Chaque apparence a un nom et une désignation numérique à quatre chiffres. Le premier chiffre du numéro indique la teinte de base.

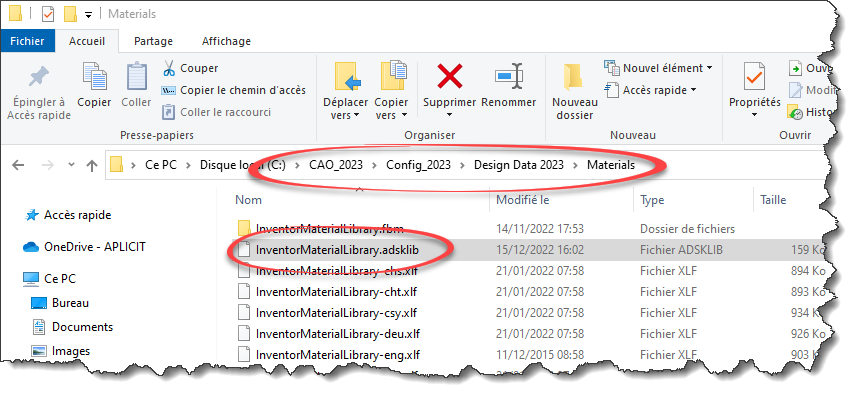

La configuration de cette bibliothèque est gérée de la même façon que celle fournie par Autodesk et qui se nomme InventorMaterialLibrary.adsklib.

Ce fichier se trouve dans le dossier Design Data/Materials.

Voici ma configuration :

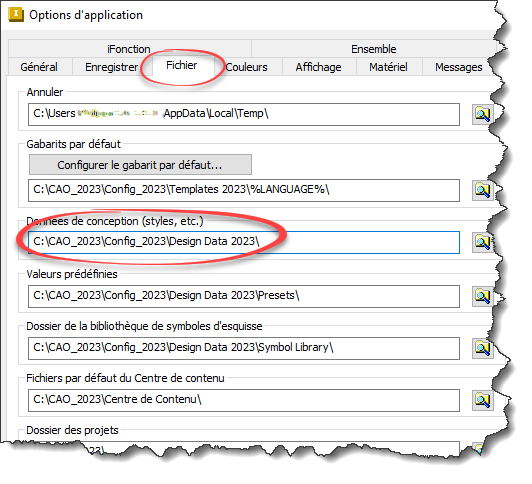

Il faut aussi vérifier les chemins déclarés dans les options d'application Inventor

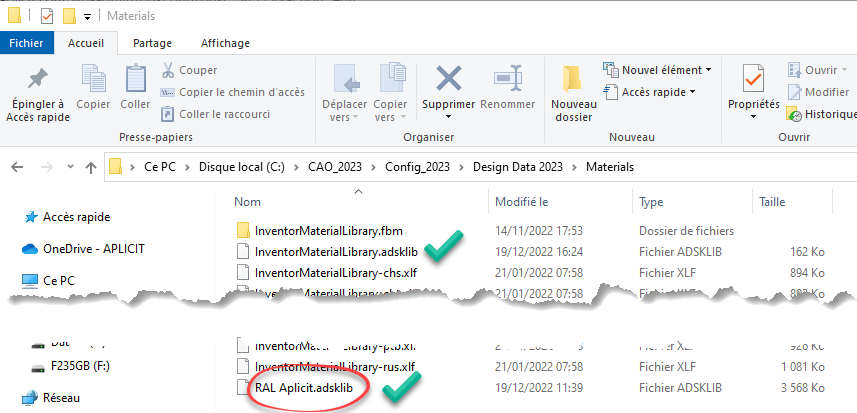

Ici le fichier RAL.adsklib (RAL Aplicit )

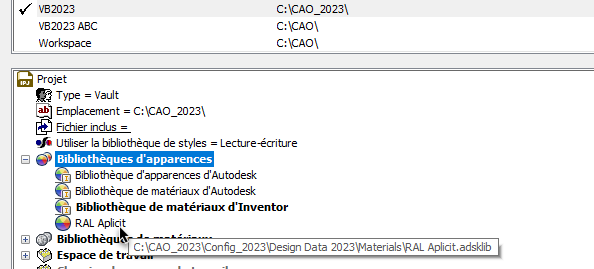

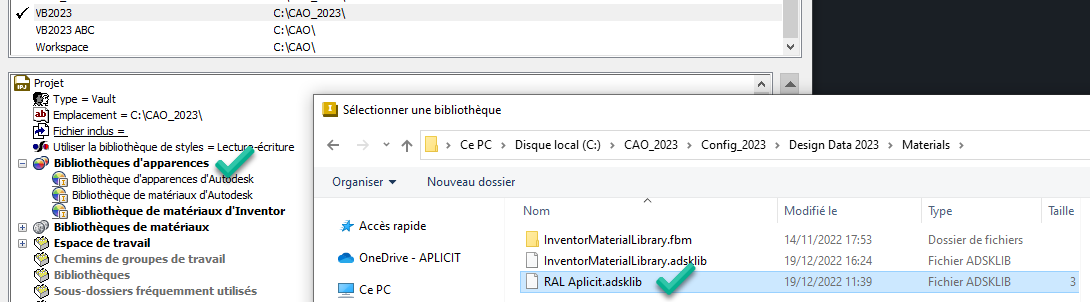

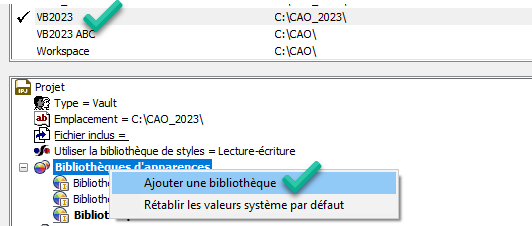

Pour solliciter cette bibliothèque dans votre session Inventor il faut aussi l'ajouter au projet actif.

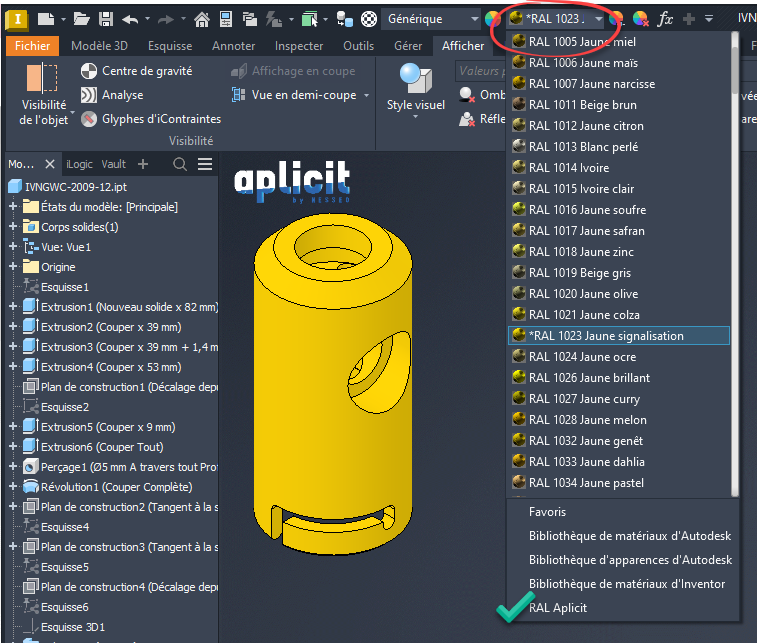

Et voilà
