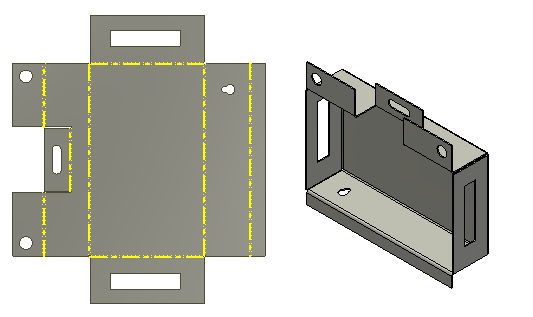

Calcul découpe laser (calcul de contour iLogic dans Inventor)

En environnement de tôlerie, il est souvent demandé en fabrication afin d'établir le coût, le linéaire de découpe ainsi que la surface à peindre ou à traiter.

Ici une règle iLogic Interne au document Tôle.ipt (appelée dans notre exemple Laser)

doc = ThisDoc.Document.ComponentDefinition

If doc.FlatPattern Is Nothing Then doc.Unfold()

facteurDec = .995

facteurSurf = .992

Vol = iProperties.Volume

Aire = iProperties.Area

Ep = Epaisseur

Decoupe =((Aire-(2*Vol)/Ep)/Ep)* facteurDec

Surf = (Aire/1000000)* facteurSurf

iProperties.Value( "Custom" , "Découpe_Laser") = Round(Decoupe, 0) &  " mm"

iProperties.Value("Custom", "Surface_Peinte_Extérieure") = Round(Surf, 3) &  " M²"

Ci dessous la règle iLogic Externe

doc = ThisDoc.Document.ComponentDefinition

If doc.FlatPattern Is Nothing Then doc.Unfold()

facteurDec = .995

facteurSurf = .992

Vol = iProperties.Volume

Aire = iProperties.Area

Ep = Parameter("Epaisseur")

Decoupe =((Aire-(2*Vol)/Ep)/Ep)* facteurDec

Surf = (Aire/1000000)* facteurSurf

iProperties.Value( "Custom" , "Découpe_Laser") = Round(Decoupe, 0) &  " mm"

iProperties.Value("Custom", "Surface_Peinte_Extérieure") = Round(Surf, 3) &  " M²"

Les 2 propriétés physiques de la pièce pliée Volume (iProperties.Volume) et Aire (iProperties.Area) sont utilisées dans l'équation ainsi que le paramètre du

style de tôle Epaisseur

La surface surf mm² est converti en M²

Les 2 valeurs facteurDec = .995 et facteurSurf = .992 permettent de pondérer les calculs puisqu'ils sont réalisés sur la "surface mouillée" de la pièce pliée.

Ici de 0.5 % pour le linéaire de découpe et de .8 % pour la surface qui subira le traitement ou le recouvrement.

( à vous de les adapter selon vos besoins )

Ajouter les 2 événements déclencheurs.

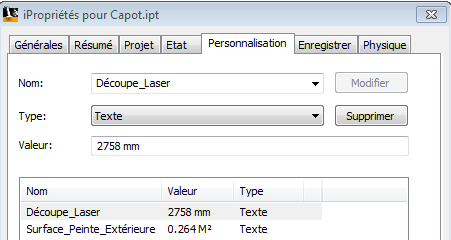

En modifiant le "gabarit" de mise en plan nous pouvons récupérer les 2 iPropriétés personnalisées de la pièce qui sont calculés par cette Règle.
