Le casse-tête des miniatures Revit

Il est difficile de comprendre la façon dont gère REVIT les miniatures des composants dans un projet.

En effet, Revit, lors de la création d’une famille, propose une gestion d’une miniature pour l’explorateur windows (voir ici). On pourrait alors s’attendre que la miniature de la famille soit la même dans un projet REVIT, or ce n’est pas du tout le cas !

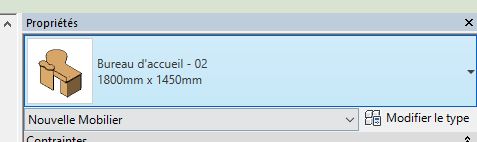

miniatures Revit



Miniature REVIT





miniatures Revit





Miniature Windows





Pour réaliser les miniatures REVIT, le logiciel utilise une orientation visuelle prédéfinie :

miniatures Revit

Pour les familles 3D, cette orientation est une vue 3D isométrique en partant du coin haut gauche sauf pour les famille hébergée par face. Dans ce cas là, ce sera à partir du coin haut droit.

Pour avoir une adéquation entre la miniature de l’explorateur windows et dans revit, il faut obligatoirement créer l’objet dans la bonne orientation isométrique. Il ne sera donc pas possible d’avoir une simple vue de dessus dans la miniature revit.

D’autre part la gestion de la visibilité des éléments dans la miniature windows et Revit n’est pas la même :

Non visible dans
miniature Windows,
utiliser :
Non visible dans
miniature Revit,
utiliser :
Volume Masquage Paramètre de visibilité
Famille imbriquée Masquage Paramètre de visibilité
Connecteur Masquage Masquage
Hôte Masquage Masquage ou paramètre de visibilité

Il faudra parfois utiliser les deux outils (masquage et paramètre de visibilité) pour ne pas avoir les éléments visibles dans chaque miniature.



A bientôt sur le blog Aplicit.
