Comment créer un format conditionnel avec l’outil Filtres

Ou comment modifier le graphisme d’un élément selon ses propriétés sans avoir à créer un nouveau type

Prenons l’exemple d’un mur qui apparaîtra en orange s’il est Coupe Feu. On va pour cela créer un Filtre associé à un Paramètre de projet pour la catégorie Murs.

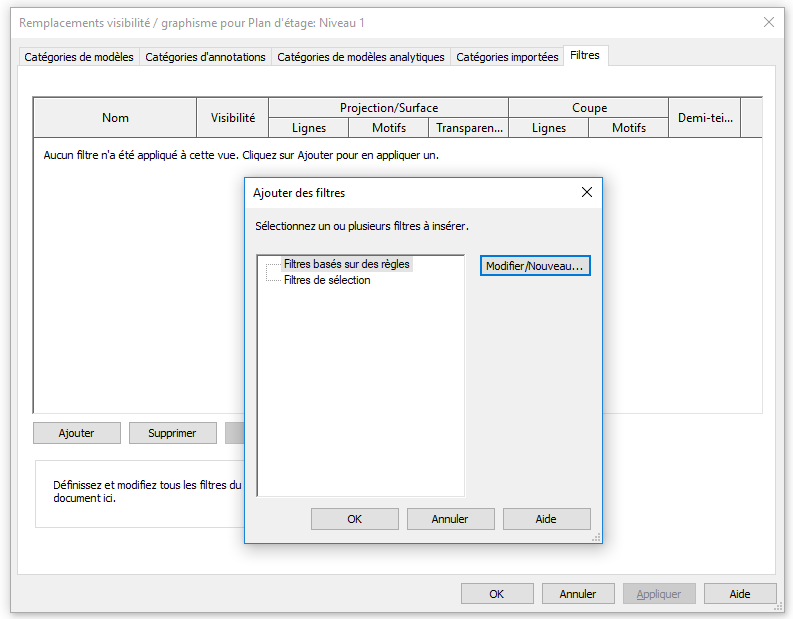

Dans VV => Onglet Filtres => Ajouter => Modifier/Nouveau

1- Ajouter un Filtre

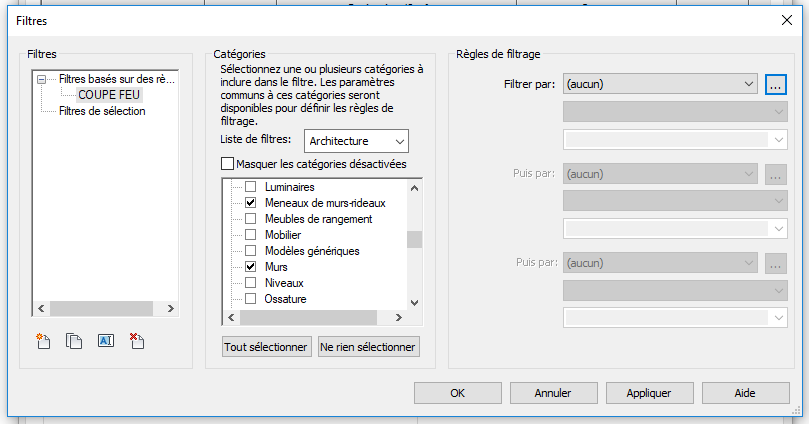

2- Sélectionner les Catégories concernées : ici, Murs / Meneaux de murs-rideaux / Panneaux de murs-rideaux

3- Règles de filtrage : on va d’abord créer un nouveau Paramètre de projet ...

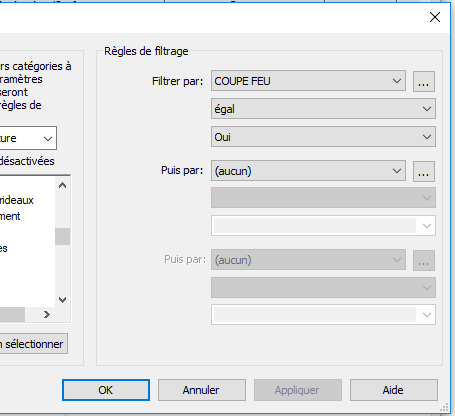

...puis filtrer par ce nouveau paramètre : COUPE FEU / Egal / Oui

Les catégories du Filtre et du Paramètre de projet doivent être identiques.

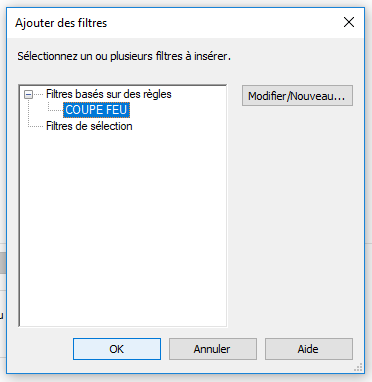

4- Sélectionner le filtre COUPE FEU => OK

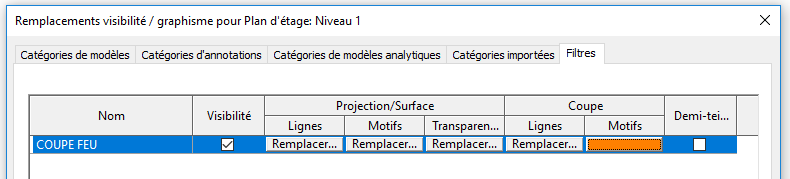

5- Remplacer son graphisme.

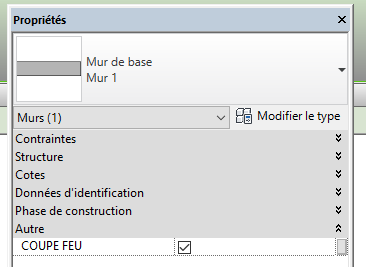

On obtient une nouvelle propriété pour les murs qu'il suffit de cocher pour en modifier le graphisme et qui apparaîtra dans les nomenclatures.

Ne pas oublier d’ajouter le filtre dans chaque vue.
