Comment dénombrer les composants les famille dans Revit

Lorsqu’on crée une famille contenant plusieurs composants imbriqués, on peut « partager » les familles imbriquées avant de les charger dans la famille hôte.

Plusieurs avantages à partager les familles imbriquées :
– Elles seront répertoriées individuellement dans les nomenclatures,
– Elles peuvent être étiquetées,
– On peut les sélectionner dans le dessin (en utilisant TAB).

Prenons l’exemple d’une famille Table + 4Chaises :

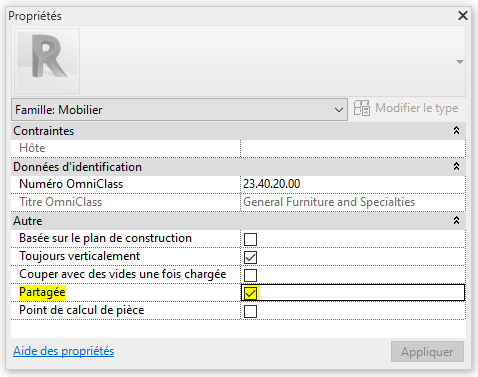

Pour pouvoir compter individuellement les Chaises, les Tables et les Tables+4C, il partagez la famille Table et la famille Chaise avant de les imbriquer dans une famille hôte Table+4C.
dénombrer les composants d’une famille dans Revit

Une fois placée dans le projet, on retrouve les 3 familles dans l’arborescence :
dénombrer les composants d’une famille dans Revit

La nomenclature dénombre bien chaque entité :
dénombrer les composants d’une famille dans Revit

Et chaque famille peut être étiquetée.
dénombrer les composants d’une famille dans Revit

A noter qu’on ne peut pas remplacer une famille partagée par la même famille non partagée, il faut d’abord supprimer la famille en question puis la recharger.
dénombrer les composants d’une famille dans Revit

A bientôt sur le blog Aplicit !
