Ebrasements multiples avec Archicad

La bibliothèque de portes et fenêtres Archicad répond à de nombreux besoins en terme d’ouverture mais ne permet pas de gérer les ébrasements multiples que l’on trouve fréquemment en rénovation.

Il existe cependant une manière très simple d’y parvenir grâce à la possibilité de masquer les séparateurs de couche des murs composites.

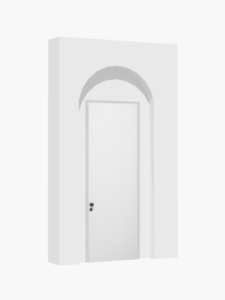

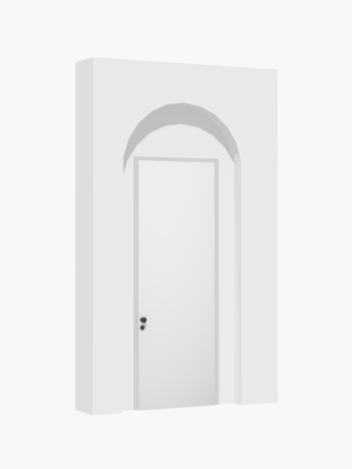

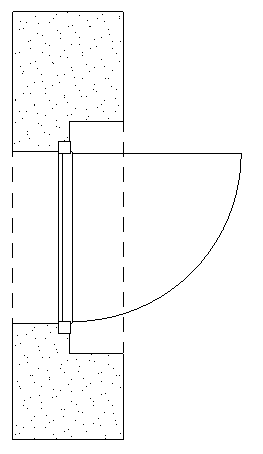

Pour obtenir le résultat suivant,

CaptureCapture5

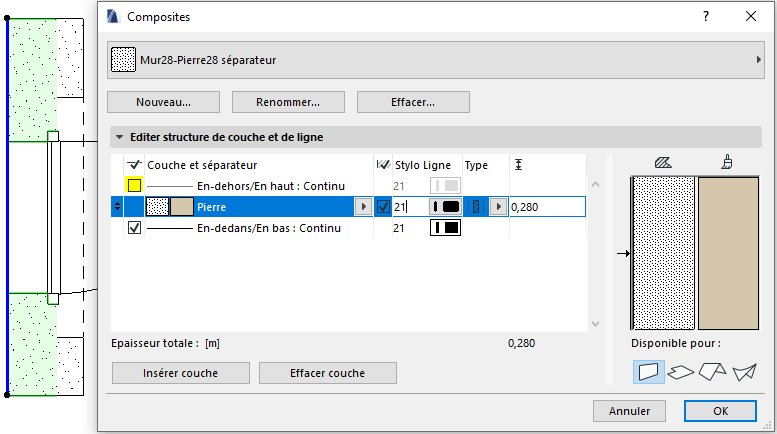

l’épaisseur totale du mur doit être composée de 2 murs distincts, des murs composites dont les séparateurs qui se trouveront à l’intérieur seront décochés.

Capture2

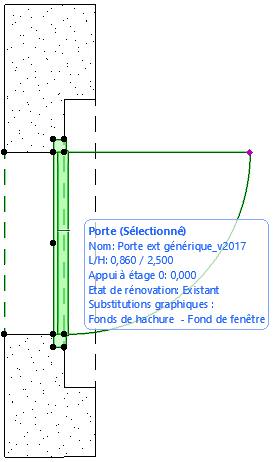

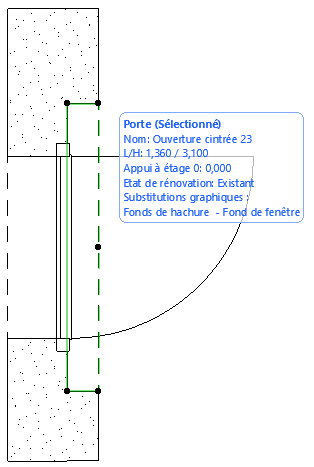

Puis on utilise une combinaison d’ouvertures : une porte sur le mur de gauche et une ouverture simple cintrée sur la partie droite.
Capture4Capture3

On obtient ainsi une représentation propre, que ce soit en plan ou en 3D.

A bientôt sur le blog Aplicit !
