Extrusion entre 2 Faces ou plans de construction

Depuis la version Inventor 2020, la commande Extrusion a été revue vers la nouvelle «Interface de panneau de propriétés».
Il faut faire des « entrées » différentes pour obtenir l’équivalence de l’option «Entre» qui existait en version 2019 et antérieure.
Beaucoup d’entres nous ont cherché l’option « Entre » en vain.

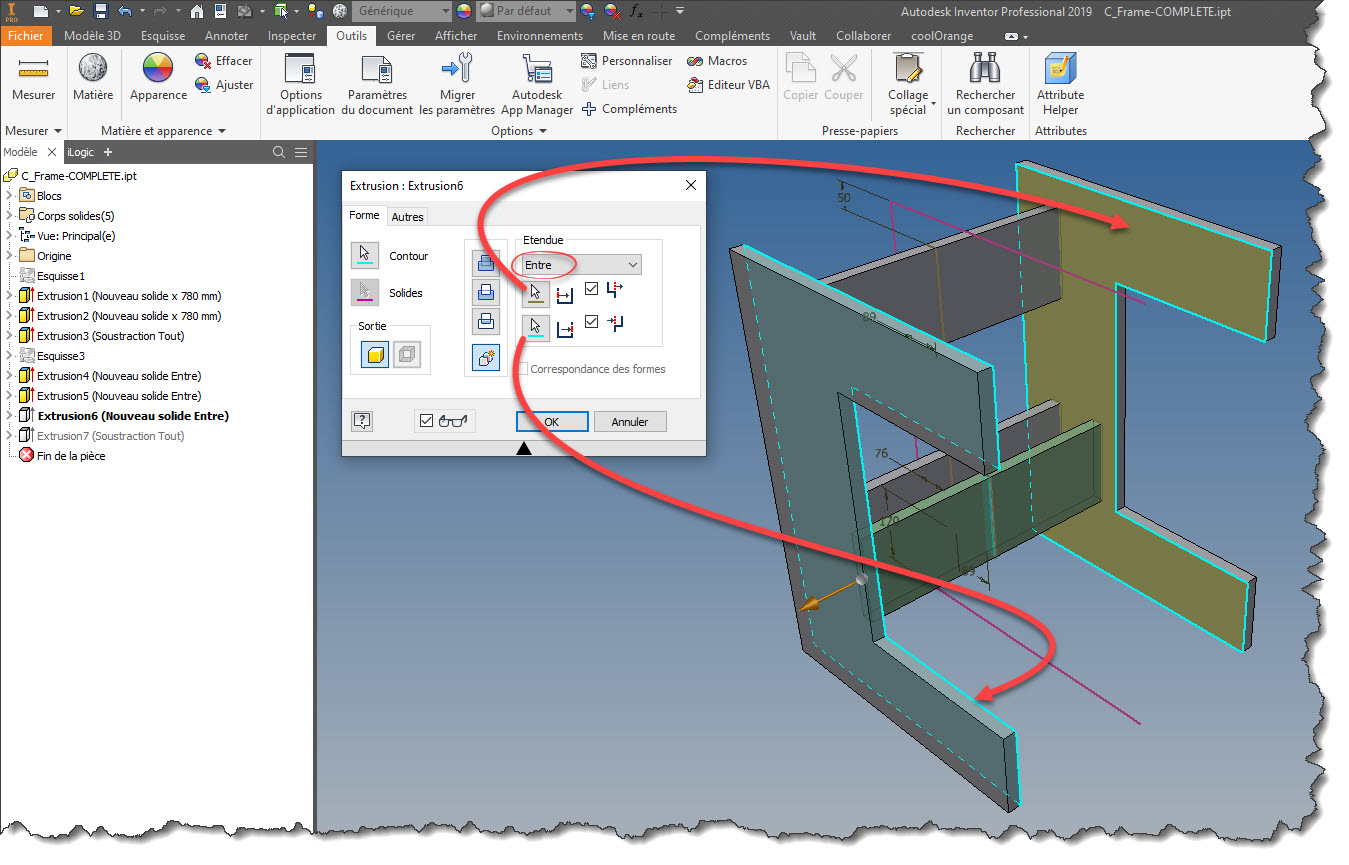

 Extrusion Entre 001Voici comment réaliser une extrusion entre deux faces.
Il faut commencer l’extrusion en utilisant l’option « Comportement »  distance  « Jusque » puis…
Extrusion Entre 004

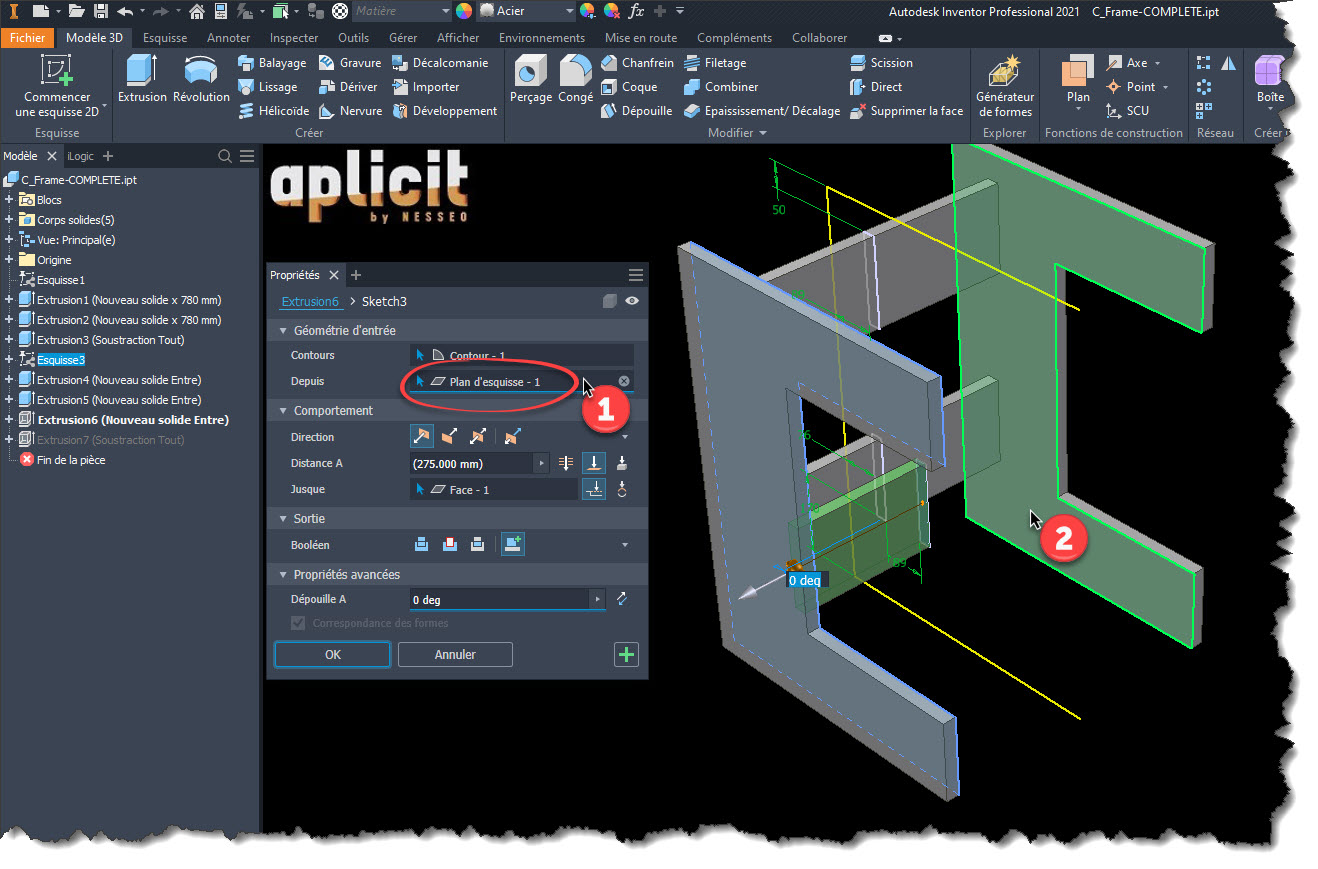

    Sélectionner dans la boîte de dialogue « Géométrie d’entrée » Plan d’esquisse – 1 afin de sélectionner une face.
Extrusion Entre 002
Après la sélection de la face la « Géométrie d’entrée » change en Face -1
Extrusion Entre 003
