Hauteur de calcul de pièce Revit

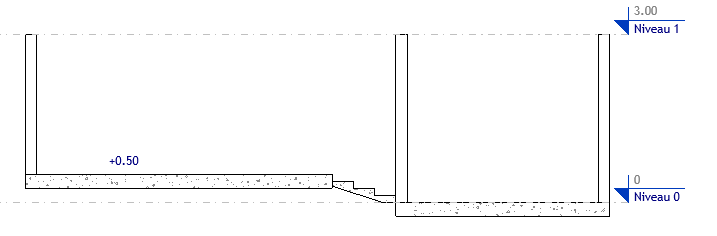

Lorsque qu’on a des demi-niveaux, on peut se retrouver avec des pièces Non fermées.

CaptureCapture 4

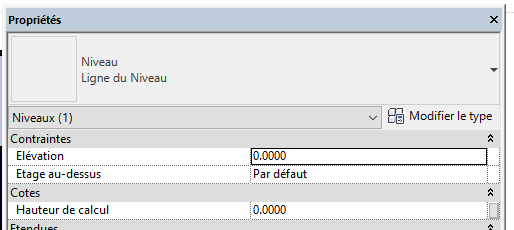

En effet, Revit calcul la surface des pièces à partir de la Hauteur de calcul (que l’on trouve dans les propriétés de la ligne de niveau à partir d’une élévation ou d’une coupe).

Capture 3

La hauteur de calcul est par défaut à 0. Pour que Revit reconnaisse une pièce, les murs de cette pièce doivent couper le plan défini par la hauteur de calcul.
Dans notre exemple, il faut changer la hauteur de calcul à 0.50.

Si aucun des murs d’un même niveau ne coupe la hauteur de calcul, il faut créer un nouveau niveau (par exemple certaines pièces vont de 0 à 3.00 et les autres de 3.50 à 5.50).

Les séparateurs de pièce se placent automatiquement au niveau de la hauteur de calcul.

A bientôt sur le blog Aplicit !
