Moldflow : intégrer une température constante à une zone de pièce

 Avant propos

Lors de la réalisation d'un calcul de rhéologie, il est souvent utilisé, lorsque la thermique n'est pas modélisée, une thermique dite homogène.

C'est à dire que toutes les parties de l'outillage sont à une température identique. (Souvent indiqué dans la doc matière)

Il arrive que dans un outillage, la partie fixe, la partie mobile, les chariots, les noyaux ... soient à des températures différentes.

Cela peut venir du fait que:

• l'outillage soit plus ou moins bien régulé,
• l'on veuille "chauffer" ou "refroidir" des zones particulières de la pièce injectée
• l'on veuille différencier la température de la partie fixe de la partie mobile ...

Afin que ces températures différentes soient prises en compte dans le calcul de Moldflow, il faut donc les renseigner.

Exemple :

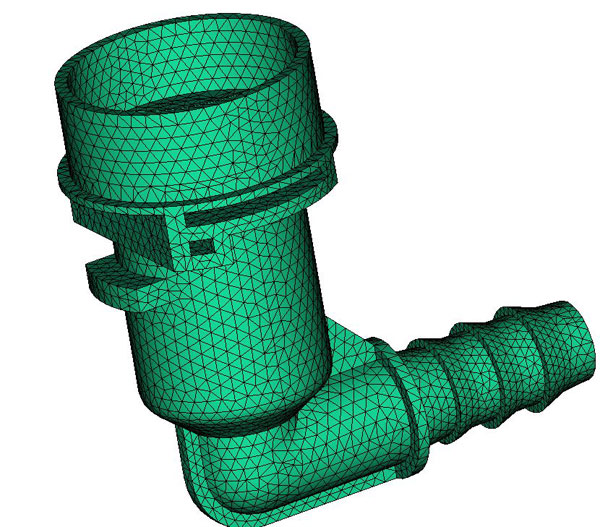

•  Intégrer une température de broche à 120°C, avec des consignes de moulage données pour une température d'outillage de 90°C.

 Procédure

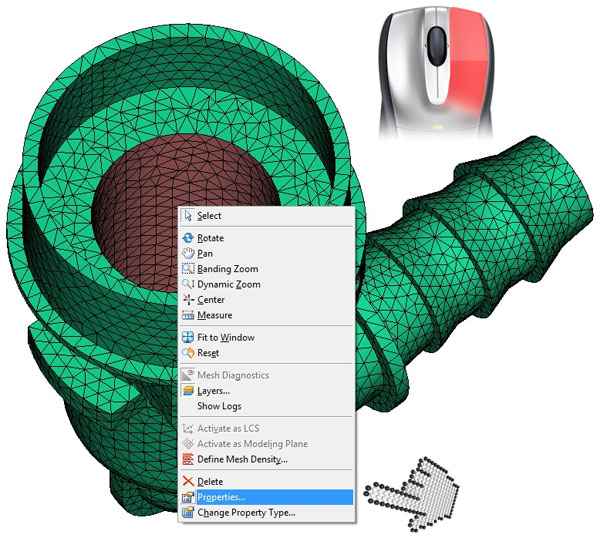

• Sélectionner le maillage correspondant à la zone de contact avec la température que vous voulez appliquer (ici l'intérieur du cylindre, correspondant à la broche).

• Faire un clic droit sur la zone sélectionnée et choisir "Properties..."

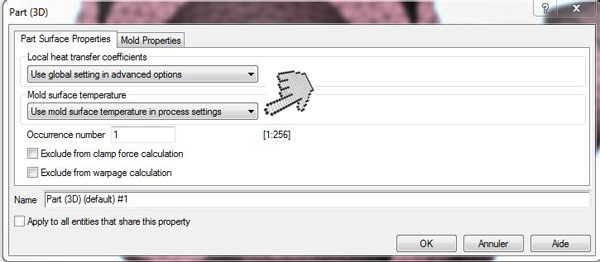

 Une fois "Properties..." choisi, cette fenêtre s'affiche

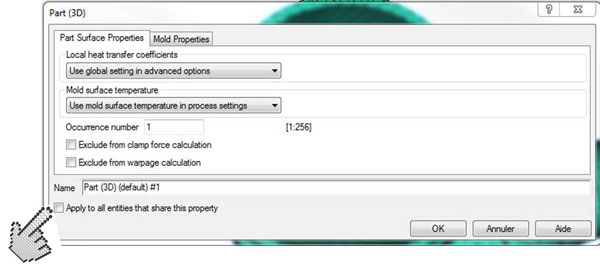

• Décocher la case "Apply to all entities that share this property" sinon, la température "constant" sera appliquée sur toute la pièce

•  Cliquer sur la liste déroulante de "Mold surface temperature"

•   Choisir "Constant"

• Renseigner la température que vous voulez appliquer à la surface sélectionnée (ici 120°C)

• Une fois ces informations remplies, cliquer sur OK.

• Lancer votre calcul.
